创建块

本节介绍如何创建块曲线。

有三种方式可使用块实体框创建块曲线：

  • 利用块曲线自动填充特征边
  • 使用直边创建块曲线
  • 使用构造点创建块曲线

这三种方法既可单独使用，也可组合使用。

首先，在网格化表面上创建块网格，然后进行网格化。网格化之后，块网格将投影到对应的 CAD 表面。

从特征边抽取块曲线

要在特征边上创建块曲线：

单击 （利用块曲线自动填充特征边）按钮，将在源表面的特征边上创建块曲线。 它还会将块曲线节点放置到特征节点的位置。

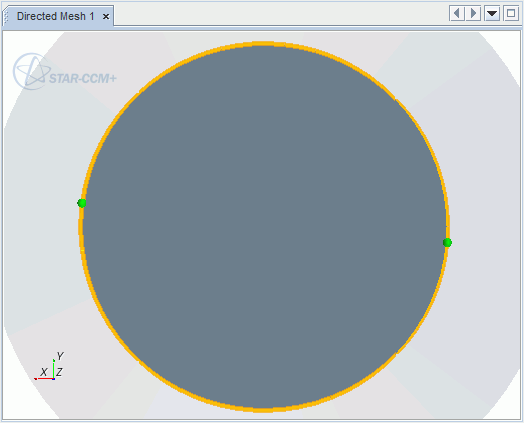

如果特征边是一个椭圆，则 Simcenter STAR-CCM+ 将在曲线的对侧放置两个节点，以生成两条块曲线。
