网格化部件堆叠

本节介绍如何对部件堆叠进行网格化。

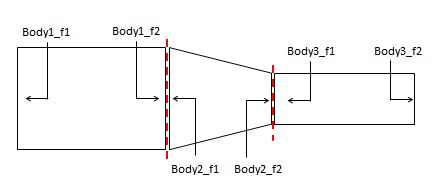

对部件堆叠进行网格化时，需使用一致的命名约定来准备部件，以便能够标识整个堆叠中交界面的每一侧。

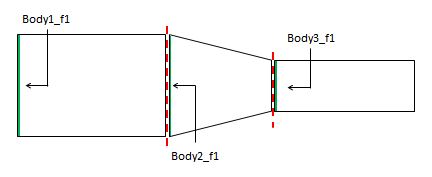

设置定向网格操作的“源表面”时，选择堆叠中初始部件上游一侧的面。

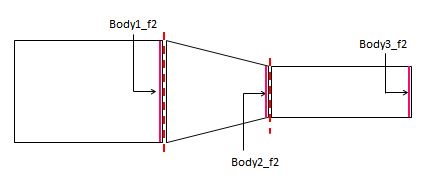

设置定向网格操作的“目标表面”时，选择堆叠中最终部件下游一侧的面。



注定向网格化过程可将网格从源表面传输到目标表面。因此，目标表面不能包含内部部件曲线。
  1. 要标识堆叠中的源和目标交界表面，可以使用以下某一选项：
  2. 标识源表面和目标表面之后，通过以下任一方式定义网格：
