利用构造点创建块曲线

可以创建不是直线的块曲线。

要创建并非直线的块曲线：

  1. 单击 （利用构造点创建块曲线）按钮，然后在源表面上的任意位置移动鼠标。
  2. 单击要放置第一个块节点的表面位置。
    此节点是法向块节点。 沿要创建的曲线继续添加点。 这些后续点以蓝色显示，表示曲线构造点。
  3. 要结束曲线，使用以下一种方法：
    • 单击另一条曲线中的块节点（绿色点）。
    • 右键单击为该曲线添加的最后一个构造点。 稍后，该点将转换为常规块节点。
    • 按 <Esc> 可将最后一个构造点转换为常规块节点。

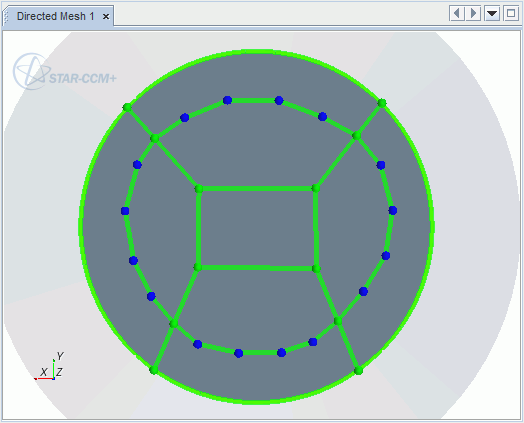

    以下块通过结合使用块曲线工具和分割曲线以及移动块节点特征加以创建。
