创建附加的体积分布

为源表面指定块网格（仅限 1-1 定向网格化）或现有网格后，可以将体网格分布定义给 Simcenter STAR-CCM+ 扫掠源表面时要穿过的部件。如果需要，可以通过创建附加的分布为特定部件定义不同的网格扫掠。

这两类分布都将设置 Simcenter STAR-CCM+ 在整个体中创建的网格单元层数及其尺寸计算方法。
要创建附加的网格单元层分布：
  1. 使用以下任一方法创建新体积分布：

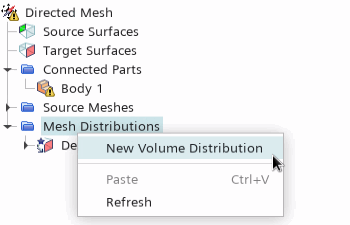

    • 右键单击网格分布节点，并选择新体积分布。

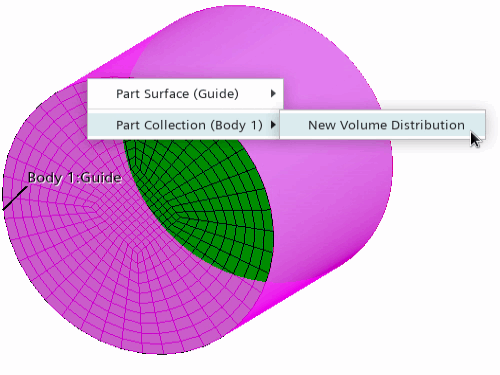

    • 右键单击图形窗口中的导向面，然后选择部件集合 > 新体积分布。

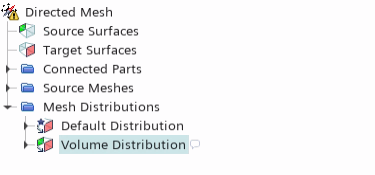

  2. 在创建新网格分布的零部件对话框中，选择要向其应用分布的相连零部件。
    无论源面网格的定义方式如何，均可将相同的分布应用于任意数量的相连零部件。指派给体积分布的任何相连部件将从默认分布中移除。如果删除体积分布，则部件将重新指派给默认分布。

  3. 定义如何在源表面和目标表面之间生成扫掠网格单元层。
    用户自定义体积分布的网格单元层定义与默认分布相同。有关详细信息，请参见定向网格工作流程。
要从定向网格生成器菜单中删除体积分布：

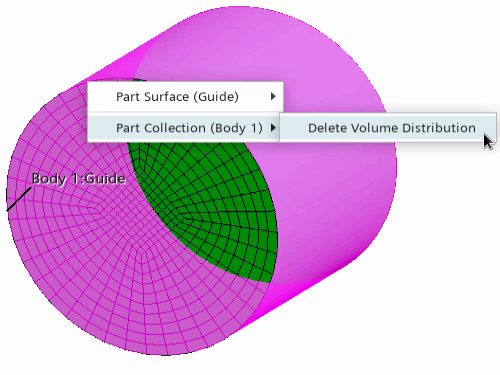

  • 右键单击图形窗口中的导向面，然后选择部件集合 > 删除体积分布。

  • 也可以右键单击网格分布 > 体积分布节点，然后选择删除。
注无法删除默认分布。
