使用现有网格创建源网格

可以使用现有体网格作为源面网格。

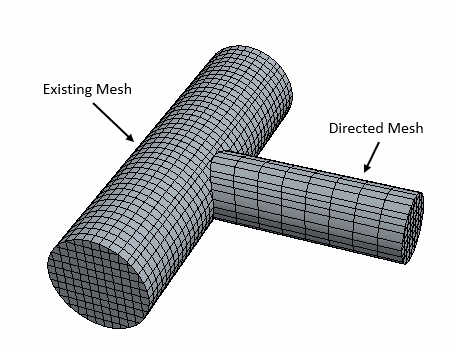

生成的定向网格将在两个体网格之间的交界面处共形。

可以将非结构化网格映射到源表面。

必须满足以下要求，才能为定向网格化部件抽取现有网格：

  • 定向网格化部件必须通过 CAD 压印到现有体网格部件，才能创建原位部件接触。
  • 如果连接到多个现有体网格，则所有现有网格都必须属于同一网格操作。
  • 如果现有体网格和定向网格部件表面重合，则部件表面边界必须匹配且共享边。可以使用“根据块分割”选项分隔所需的部件表面。
  • 可以为交界面的每一侧创建单独的部件表面。

    请参见根据块分割部件表面

注对于定向网格化，不能将在定向网格化工具外部创建的现有 2D 网格用作源面网格。但是，可以专门为定向网格化创建 2D 源面网格。请参见创建 2D 源网格。

要使用先前定义的体网格创建源网格：

  1. 在图形窗口中，选择一个或多个源表面。

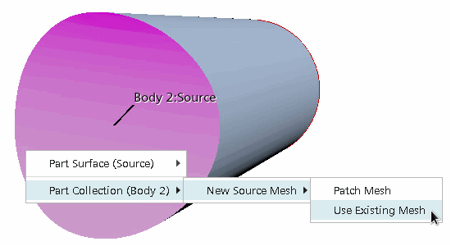

  2. 右键单击某个源表面，然后选择部件集合 > 新建源网格 > 使用现有网格。

或者：

  1. 右键单击定向网格面板中的源网格节点，然后选择新建源网格 > 使用现有网格。

  2. 在此源网格的部件集合对话框中，为源网格选择一个或多个部件。

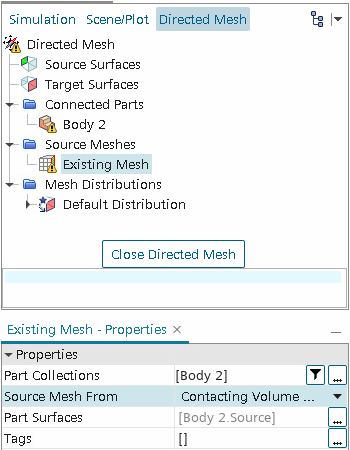

此时将显示源网格 > [现有网格]节点。每个源网格节点将根据已定义源网格的接触部件集合来命名。

[现有网格] 节点的属性包含为此分布选择的部件集合。请参见源网格 - 现有网格属性。

注如果源网格来自选项已更改为四边形网格，则 [现有网格] 节点、对应的部件集合以及定向网格操作上将设置已更新标志。

可使用以下某个选项完成源网格的更新：

  • 右键单击 [现有网格] 节点，然后选择更新。
  • 右键单击 [部件集合]，然后选择生成体网格。
  • 右键单击定向网格操作，然后选择执行。

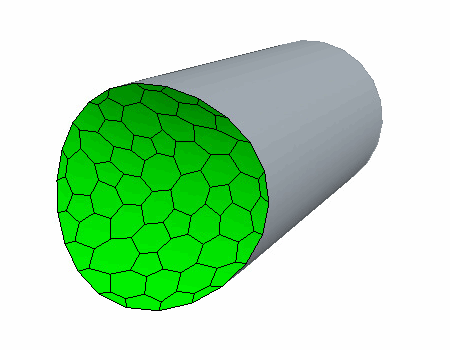

使用自动源网格化后，源表面中的所有部件均具有重构表面。如果没有，则任何非重构部件的初始表面将用作集合中所有部件的源表面。

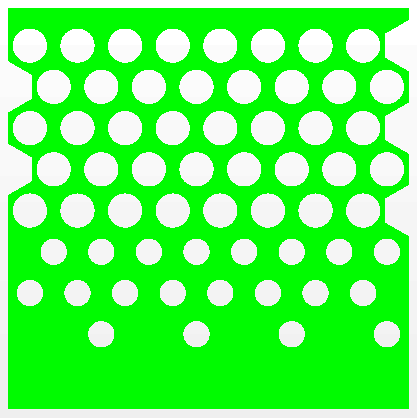

初始源表面

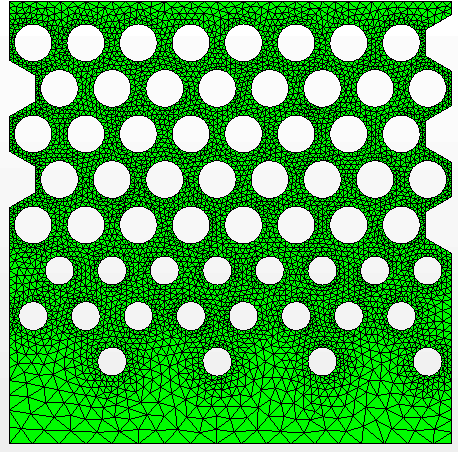

抽取的三角形网格

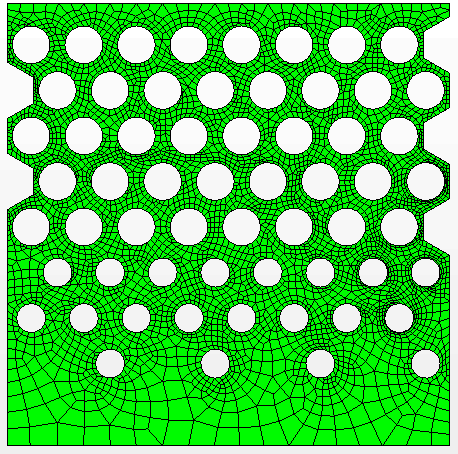

从三角网格中获得的四边形/四边形主导网格

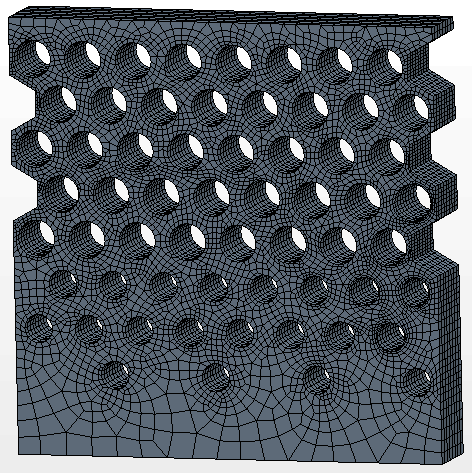

更新的体网格

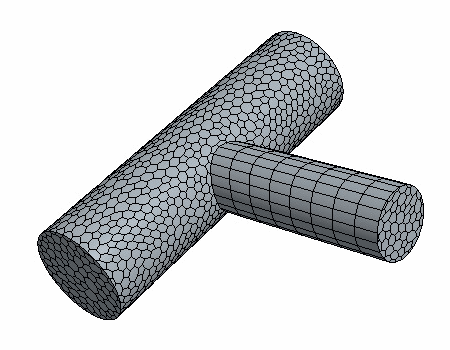

Simcenter STAR-CCM+ 将现有网格映射到源表面。
