生成定向体网格

在“定向网格”面板中，可以同时为单个部件或多个部件生成体网格。此操作可涉及扫掠到单个目标表面的单个 (1-1) 或多个源网格 (M-1)。

在生成体网格之前，将部件分配给区域。

对于单个部件：
  1. 右键单击相连部件节点下的特定部件，然后选择生成体网格。

对于所有部件：

  1. 选择以下某个选项：

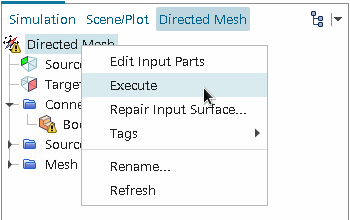

    • 右键单击定向网格节点，然后选择执行，以同时为所有相连部件生成体网格。

    • 单击工具栏中的 （生成体网格）按钮。

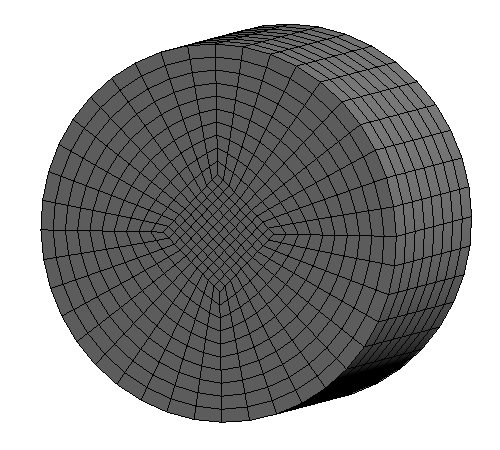

显示内容将更新以显示体网格。

体网格将自动传输到与定向网格化部件关联的区域。Simcenter STAR-CCM+ 还会创建基本物理连续体。

注如果清除网格或更改部件到区域的分配，则使用生成体网格按钮可重新执行定向网格操作。执行此操作将相应更新区域和网格。
注如果从工具栏中清除生成的网格，则会清除所有源网格，且源网格节点将标记为“已更新”。随后，当转到块网格的定向网格化面板时，系统将自动重建块网格。
