创建 2D 源网格

使用定向网格化时，可以使用自动 2D 网格操作来创建 2D 源面网格。通过此方法，可以在源表面上包括棱柱层。随后，系统将沿相连零部件的长度对其执行扫掠。

2D 源面网格生成器与主模拟树中可用的自动网格操作的行为方式相同，可用于更新定向网格，以作为基于零部件的网格操作的可重复生成流程的一部分。

创建 2D 源面网格之前，确保已创建定向网格操作，且已定义源面和目标面。源面可以是平面，也可以是非平面。

可以在模拟树中的定向网格操作内创建 2D 源面网格，也可以在定向网格原位编辑对话框（通过右键单击定向网格操作节点并选择编辑... 来访问）中创建。

以下工作流介绍了在定向网格原位编辑对话框中要遵循的步骤：

  1. 右键单击源网格节点，然后选择新建源网格 > 自动化源网格。
  2. 在此源网格的零部件集合对话框中：
    1. 选择要创建 2D 源面网格的零部件集合。
    2. 选择必需的体网格生成器和可选体网格生成器。
    3. 单击确定。
    Auto Mesh(自动网格) 节点将显示在源网格节点下。

    定向网格化中的“自动网格”节点的功能与定向网格化之外的“自动网格”节点相同。自动网格中的“默认控制”和“自定义控制”也与“自动网格”操作中的“默认控制”和“自定义控制”相当（各向异性表面尺寸最大长宽比除外）。

    定向网格化中最大长宽比的最大可用范围为 3 到 25。当曲线是直的且不在高表面曲率的表面附近时，建议使用高长宽比。

  3. 定义 2D 源网格的参数。
    有关更多信息，请参见面网格生成器控制和值。
使用自定义面控制，可以生成混合网格（即，2D 源网格上具有不同单元的网格）并沿导向面进行扫掠。
  1. 要创建混合网格：
    1. 创建自定义面控制并向其添加要具有不同单元类型的面。
      这些面必须是源面的一部分。有关更多信息，请参见面控制。
    2. 展开自定义控制 > 面控制 > 控制节点。
    3. 选择主控单元类型节点并选择所需的单元类型。
      有关更多信息，请参见主控单元类型。
在定向网格原位编辑对话框中，可以在不执行定向网格操作的情况下创建 2D 源面网格。但在模拟树中，必须执行定向网格操作才能更新 2D 源面网格。
  1. 右键单击源网格 > Auto Mesh(自动网格) 节点并选择更新...。

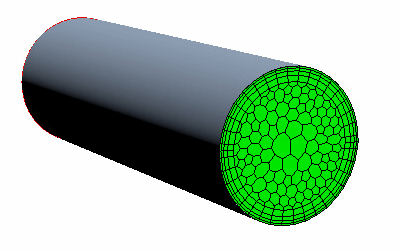

    图形窗口中将显示 2D 源面网格。执行定向网格操作之前，可以根据需要调整 2D 源面网格的参数并更新该网格。

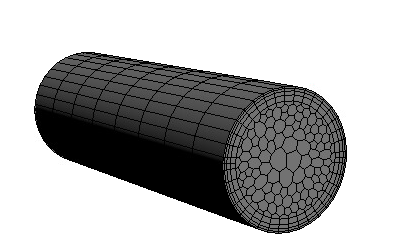

    执行定向网格操作时，将从源面沿导向面朝目标面扫掠 2D 源面网格。如果 2D 源面网格上包含棱柱层，则还会通过定向网格的体积扫掠这些层。



要从定向网格生成器菜单中删除源网格：

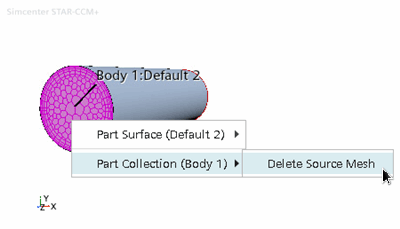

  • 右键单击图形窗口中的源网格，然后选择删除源网格。
