使用块创建源网格
要使用块创建源网格，先定义块，然后在块内生成四边形面。此选项只能用作 1-1 网格化策略的一部分。
块是一个由四个块节点组成的四边形。用于定义块的曲线可以是直线或曲线，并且可从原始几何部件上的 CAD 部件曲线中衍生得出。
可以根据需要在源表面上创建任意数量的块，前提是满足以下条件：
- 至少有一个块
- 块覆盖整个表面
目前，不能使用坐标值指定连接块曲线的块节点的确切位置。
对于块网格化，所有块曲线都必须是闭合环的一部分。此外，块之间不得共享不在部件曲线上的块曲线。

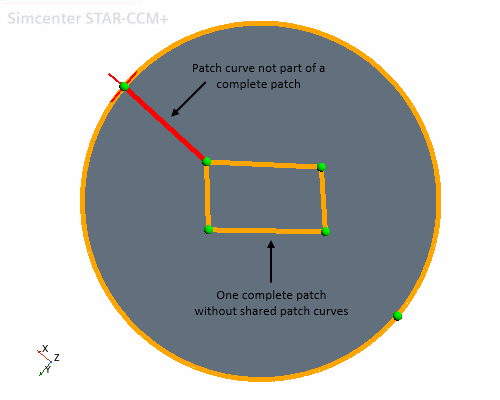

块曲线根据其状态以不同的颜色显示：
- 红色表示块曲线不是闭合环的一部分；添加其他曲线可创建完整块
- 黄色表示曲线是闭合环的一部分，但仅与单个块关联
- 绿色表示曲线是有效块的一部分
仅当所有块曲线均为绿色时，才可创建块网格。

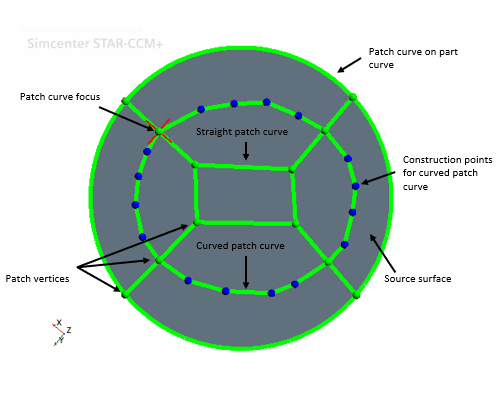

块节点（绿色点）连接块曲线。系统将从具有“焦点”的块节点（使用穿过该节点的红线显示）中创建块曲线。对于弯曲块曲线，蓝色构造点可用于引导曲线，但不能充当块节点。
要创建块网格：
-
通过右键单击并选择编辑，转到定向网格编辑面板。
-
在定向网格面板中，右键单击源网格节点，然后选择 > 。
注 确保创建源网格之前已指定源表面和目标表面。 -
在此源网格的部件集合对话框中，选择要在其中创建块网格的相连部件，然后单击确定。

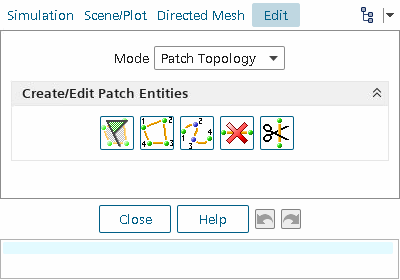

执行此操作将打开编辑面板。此面板可用于创建块曲线：

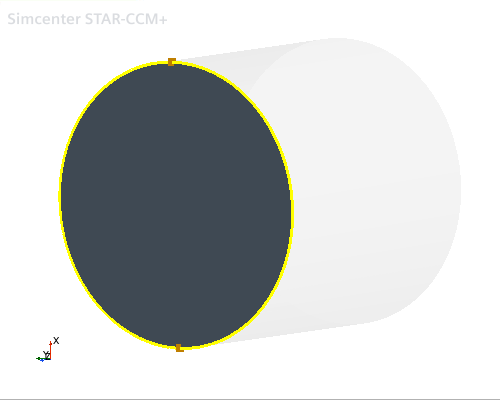

图形窗口将会更新，以显示选定的部件。创建了块的源表面将会灰显，其余表面为半透明状态，以供参考。部件曲线显示为黄色。
