网格化带有挡板的闭合环中的单个零部件
本节介绍如何对带有挡板的闭合环中的单个零部件进行网格化。此操作仅在一个源对一个目标 (1-1) 时可以使用。
Simcenter STAR-CCM+ 可使用一个挡板表面作为指定的源零部件和目标零部件，对闭合环中的单个零部件执行定向网格化操作（仅 1-1 定向网格化）。
要对带有挡板的闭合环中的单个零部件进行网格化：

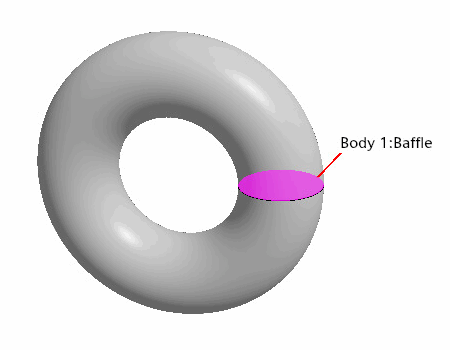

- 在 3D-CAD 中，分别压印表示闭合环零部件和挡板的固体和片体。请参见压印体。
注 必须在 3D-CAD 中压印零部件，确保设置源表面和目标表面时可将挡板零部件识别为双面。 - 在 Simcenter STAR-CCM+ 中，创建几何零部件。
- 合并固体和片体零部件。
- 展开 节点。
- 重命名表示挡板的表面。
- 右键单击 [挡板] 表面，然后选择创建挡板。
- 启动定向网格操作。
- 设置源表面和目标表面。
- 将“源表面”设为 [挡板]。
- 将“目标表面”设为 [挡板] 2。
- 通过使用现有网格或块创建源网格来定义源网格。
- 定义。

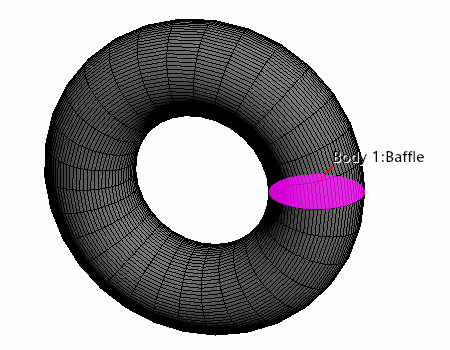

- 生成定向网格操作。
要求
- 要网格化的体只能包含一个挡板。
- 源网格和目标网格之间的扫掠路径内可以没有挡板。
- 必须将挡板表面指定为源表面和目标表面。不允许存在部分挡板。
- 挡板表面不应具有任何自由边。
