在块上创建四边形网格

本节介绍如何在块上创建四边形网格。

块拓扑完成之后（即，所有块曲线为绿色），编辑面板中的块网格模式将会激活。块网格模式用于定义块曲线的网格属性，其中包括每条网格曲线的切分数、延伸分布和块网格平滑。Simcenter STAR-CCM+ 会将相同的网格属性应用于选定的块曲线及其相应的映射曲线。已定义网格属性的网格曲线将以黑色显示。所有曲线系列均定义网格分布之后，Simcenter STAR-CCM+ 将自动构造并显示网格。



要创建块网格：

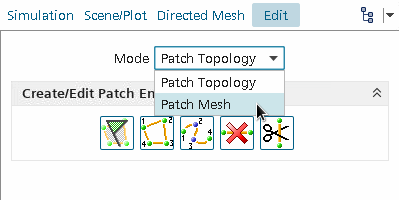

  1. 在编辑面板中，选择“块网格”模式。

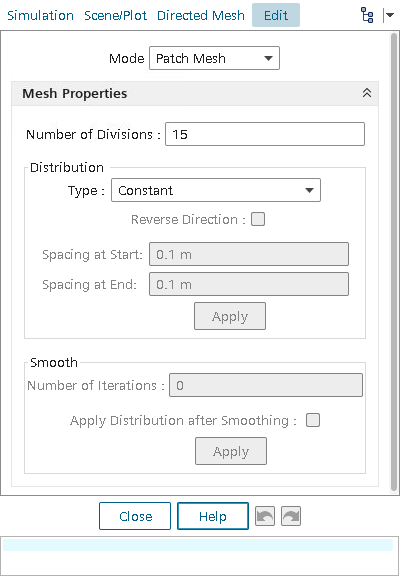

    此模式包含网格属性框。



  2. 选择要设置网格属性的块曲线。

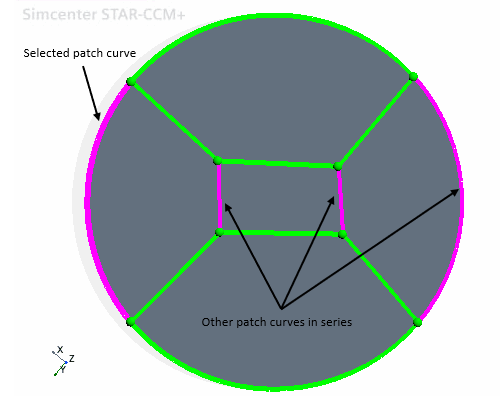

    Simcenter STAR-CCM+ 将自动选择所有关联曲线。此外，可以选择多条基本曲线，且 Simcenter STAR-CCM+ 将自动包括所有关联曲线。
  3. 在网格属性框中，将切分数设为所需的网格切分量。
    输入此值之后，按 <Enter>。
  4. 在分布组合框中：
    1. 设置网格延伸类型：
      • 常数 — 切分之间的空间相等。
      • 单侧几何 — 切分之间的空间按几何函数沿一个方向增加。指定延伸开始处的间距。
      • 单侧双曲线 — 切分之间的空间按双曲线函数沿一个方向增加。指定延伸开始处的间距。
      • 双侧双曲线 — 切分之间的空间按双曲线函数沿两个方向增加。指定延伸起点和终点的间距。
    2. 要反转延伸方向，激活反转方向复选框。
    3. 单击应用以应用分布设置并生成块网格。

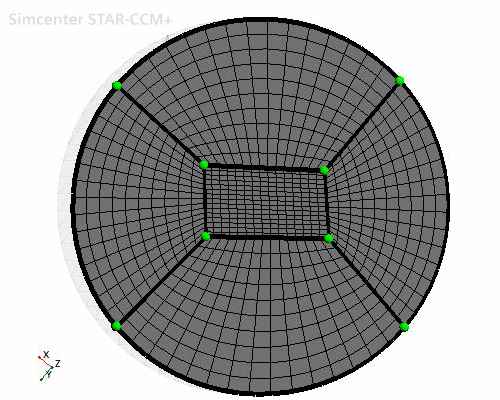

    延伸方向在图形窗口中以红色箭头显示。下图显示了对面网格使用分布工具的示例。



  5. 在平滑组合框中：
    1. 要在块拓扑变形或不均匀时平滑块网格，设置迭代次数。
    2. 平滑过程导致选定的延伸函数变形时，激活平滑后应用分布框。
    3. 单击应用以应用平滑设置并生成块网格。

Simcenter STAR-CCM+ 将在生成块网格之后应用平滑。块节点将从原始位置移动，不再位于块曲线上。原始节点位置仍显示原始曲线。虚线表示原始曲线。

注如果增加迭代次数，则可通过更多计算实现更佳的平滑效果。平滑迭代值是绝对值，且不是从先前迭代值中累积得出的值。

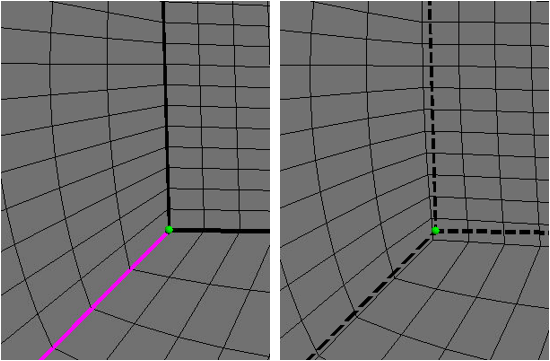

在以下屏幕截图中，右侧网格显示通过移动节点而获得左侧网格的平滑效果。



如果要在创建块网格之后更改块布局，可以更改为块拓扑模式。对块网格属性做出的所有更改均会自动应用于该显示中的网格。

关闭块网格的编辑面板之后，源网格下将添加新的块网格节点。如果右键单击新节点并选择编辑...，可以返回到编辑面板并查看或编辑块定义。
