主控单元类型

主控单元类型面控制可用于生成具有不同单元的混合网格。

主控单元类型控制在面控制中的表面上生成不同的单元。例如，可以生成包含多边形和四边形的混合网格。

主控单元类型面控制在以下网格生成器中可用：
  • 自动网格 (2D)

    混合网格作为 2D 网格的一部分创建。请参见创建二维网格。

  • 定向网格化

    混合网格作为 2D 源网格的一部分创建并沿导向面扫掠。请参见创建 2D 源网格。

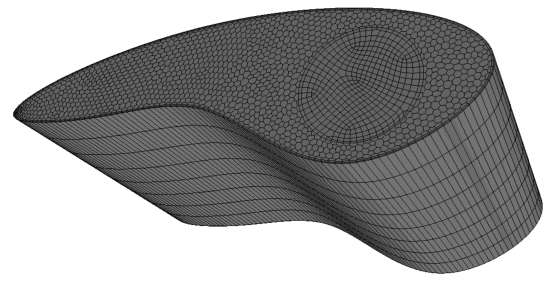

在上述示例中，多边形由核心网格生成器生成，而四边形由主控单元类型面控制生成。面控制中的所有表面均作为四边形网格单元生成。

以下选项可用于主控单元类型控制：
  • 父 — 保留自定义零部件表面上的原始网格单元。
  • 四边形 — 在自定义零部件表面上生成四边形网格单元。
  • 多边形 — 在自定义零部件表面上生成多边形网格单元。
  • 三角形 — 在自定义零部件表面上生成三角形网格单元。

指定四边形单元不能保证网格为全四边形。有时，可能会生成非四边形单元。

主控单元类型控制使用的决胜规则与其他自定义控制相同。在树中下方的对象上设置的控制优先于具有较大值的父对象。例如，如果为一个控制中的某个零部件选择三角形面网格，并为该零部件的零部件表面选择四边形网格，则零部件表面将得到四边形网格。如果定义冲突设置（例如，两个控制具有相同的输入对象，但它们分别设置三角形单元和四边形单元），则会创建四边形单元。

不能创建具有三个不同单元的混合网格，如三角形-四边形-多边形网格。
