面控制

面控制指定零部件表面、几何零部件与复合零部件的替代面网格和棱柱层设置。

如果某个零部件表面属于多个控制，则以下层次结构将确定优先的面控制。该层次结构取决于向控制应用零部件表面的方式。

• 选择各个零部件表面。

  只有直接选择的单个零部件表面才属于面控制

• 选择包含零部件表面的几何零部件。

  面控制包含组成选定几何零部件的所有零部件表面，即使这些零部件表面没有单独显示为选中状态也是如此。

• 选择包含零部件表面的复合零部件。

  面控制包含组成复合零部件的所有几何零部件上的所有零部件表面，即使这些零部件表面没有单独显示为选中状态也是如此。

面控制示例

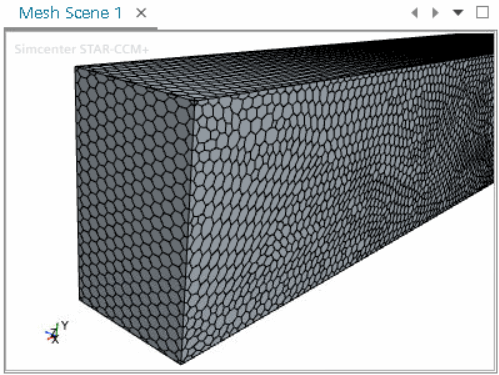

此示例对远场中的网格进行粗糙化，通过仅求解相关区域中的详细流提供效率更高的求解。下图显示了原始体网格。

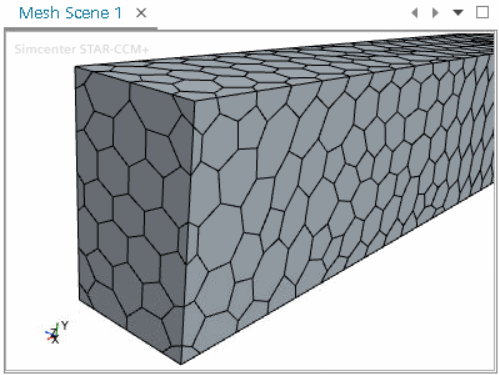

对远场表面上的面网格进行四次粗糙化将提供较低的网格密度。此粗糙面网格将生成粗糙体网格。
