根据块分割零部件表面

可以使用存储为几何一部分的基础块信息来分割叶级零部件的一个或多个表面节点。

要使用块分割表面：

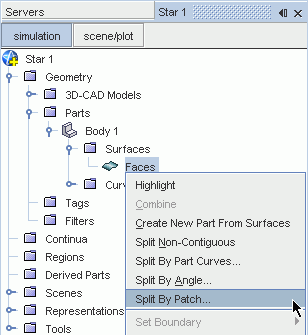

  1. 右键单击表面节点，然后选择根据块分割...


    注 必须打开一个场景才能使用此功能。

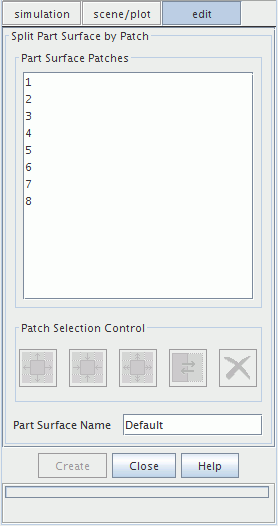

    将在资源管理器窗格中打开编辑选项卡。 在至少选择一个零部件表面块之后，块选择控制工具变为可用。



在此处，可以编辑从属于选定表面节点的块：

  1. 从列表框中选择零部件表面块，或者在当前场景显示中使用鼠标从几何中进行选择。

    要选择多个块：

    • 按下 <Ctrl> 键并单击多个零部件表面块，或者
    • 使用块选择控制工具，或者
    • 使用“选择”工具栏中的区域选择工具

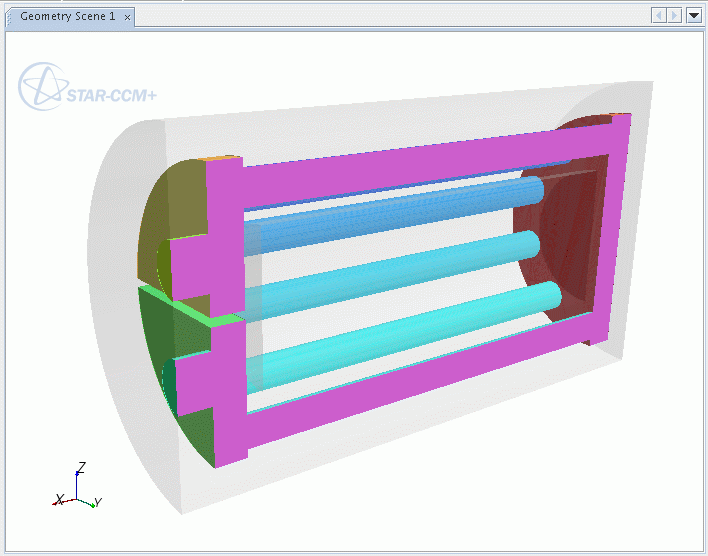

    选择块时，将在场景窗口中高亮显示该块。



  2. 输入新的零部件表面名称。


  3. 单击创建以根据选定的块信息创建表面节点。
  4. 对所有所需的块重复这些步骤。
  5. 完成时单击关闭。

此时，零部件的新的表面节点将显示在模拟树中。



注 从属于原始表面节点的任何标签都不会复制到分割节点中。 新表面也不会分配给任何边界。
