移动面

通过移动面操作，可以沿直线、角度或径向直接移动一组面。3D-CAD 会修改相邻面和边以补偿位置更改。

在设计研究环境中应用时，移动面操作可用于重新定位面以满足指定的设计准则。还可以绕指定轴或参考轴旋转一个面或一组面。

要移动一组面：

  1. 在应用移动面操作之前，使用参考几何工具创建移动所需的任何支持几何，如参考轴或坐标系。有关更多信息，请参见在 3D-CAD 中使用参考几何。

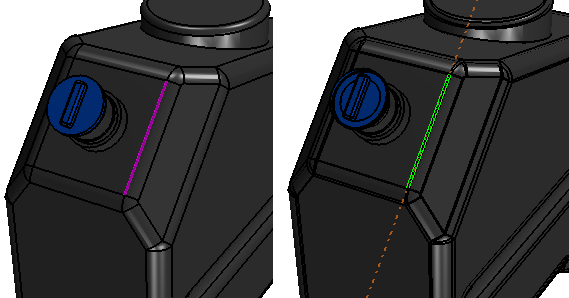

    在下面的示例中，通过选择容器嘴零部件旁的边，然后使用基于线性实体的轴选项创建了轴。

  2. 在图形窗口中，选择要移动的一个或多个面。右键单击一个选定的面，然后选择移动面。
    为了节省重复应用该操作的选择过程的时间，可以构造一个设计过滤器来存储所选面，然后每次重新应用此过滤器。有关更多信息，请参见创建设计过滤器。

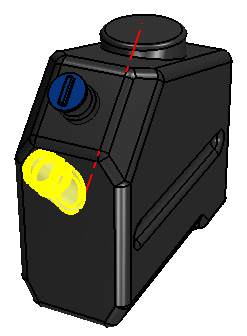

    在下面的示例中，选择了以紫色高亮显示的容器嘴。

    图形窗口左侧将显示移动面面板。
  3. 如果要沿指定轴移动一组面，则使用参考几何工具创建轴。有关更多信息，请参见在 3D-CAD 中使用参考几何。
    在下面的示例中，通过选择容器嘴零部件旁的边，然后使用基于线性实体的轴选项创建了轴。

  4. 在选择面框中，添加要移动的其他面。
可以沿以下三个方向之一移动面：
  • 线性：在选定的坐标系中定义一个方向
  • 角度：定义在旋转面时所参照的轴方向和原点
  • 径向：用于在径向移动面
  1. 要设置方向选项，将移动方向设为线性、角度或径向。
  2. 要完成设置，设置所选选项的必需属性。请参见移动面面板。

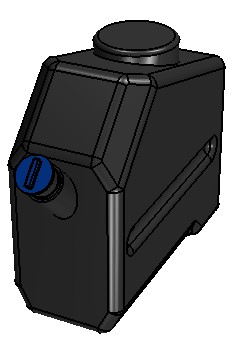

    3D-CAD 视图场景中会显示操作的预览。

  3. 单击确定以完成特征。
