创建和可视化接触

接触定义两个表面之间的连接。Simcenter STAR-CCM+ 允许您在 3D-CAD 中直接定义接触。3D-CAD 模型中的面接触成为部件表面之间的接触，最终可以在物理区域中形成交界面。

3D-CAD 中，可以手动创建接触，也可以由压印面或体等其他操作创建。从 3D-CAD 模型创建几何部件时，Simcenter STAR-CCM+ 将保留部件表面之间的任何面接触。创建几何部件之前，可以使用接触表视图可视化在 3D-CAD 模型中定义的接触。
  1. 要在 3D-CAD 中创建接触，可以使用以下方法之一：
    选项工作流程
    压印选定的面或体。请参见压印面或压印体。
    使用压印体相互作用创建拉伸、旋转、放样、扫掠、线性阵列或圆形阵列特征。请参见拉伸特征、旋转特征、放样特征、扫掠特征、线性阵列或圆形阵列。
    使用创建面接触选项。
    1. 右键单击 3D-CAD 树中的体或体组，然后选择创建面接触。
    2. 在创建面接触对话框中，选择所需属性。有关更多信息，请参见 3D CAD 参考中的接触。
    3. 单击确定。
    将几何导入 3D-CAD 时，3D-CAD 还会导入任何预定义压印并创建相应接触。
接触表视图列出了在 3D-CAD 模型中定义的所有接触。对于每个接触，第一列显示包含形成接触的面对的体。其余列显示有关面对的信息，包括其 ID、面积、面积差值、容差以及用于创建面对的特征。
  1. 可通过以下方式之一打开接触视图：
    • 在可见性工具条中，单击最右侧图标旁边的箭头，然后选择（显示接触表）。

      接触浏览器表显示通过检查模型中所有体找到的现有接触对。

    • 在 3D-CAD 模型树中，右键单击 3D-CAD 模型 1 > 体组 > 设计过滤器节点或选定的体节点之一，然后选择显示接触。

      如果从 3D-CAD 模型节点启动接触浏览器表，接触浏览器表将显示通过检查模型中所有体找到的现有接触对。如果从选定的体、体组或设计过滤器节点启动接触浏览器表，接触浏览器将显示与选定体、选定体组中包含的体或设计过滤器中的体关联的接触对。

    • 在 3D-CAD 模型树中，右键单击用于创建接触的特征并选择显示接触。

      接触浏览器表显示通过检查选定特征中定义的所有体对组合找到的现有接触对。如果该特征包含目标和工具列表，Simcenter STAR-CCM+ 则不会在这些列表中搜索接触项。仅搜索目标体与工具体的组合。

    • 在 3D-CAD 视图 1 场景中，右键单击一个选定的体或选定的体组，然后选择显示接触。

      如果在选择显示接触之前选择体或体组，则搜索接触对操作仅限于这些体。如果未选择任何体或体组，接触浏览器表将包含在模型中的所有体中找到的接触对。

    • 在特征工具栏中，单击 （体特征）或 （体组特征）图标，然后选择显示接触。
  2. 要选择在表中显示的信息，右键单击表标题，然后在显示表列对话框中选择所需的表列。

    恢复列时，将恢复相应的过滤器。当列在表中隐藏时，相应的过滤器也会隐藏。
  3. 要隔离特定的体对，在表中选择项目并单击 （隔离选定的接触对）。
  4. 要隔离特定的面对，在表中选择项目并单击 （仅显示主场景中的面对）。
  5. 要显示选定的体之间存在的接触，单击 （显示选定体之间的接触）。

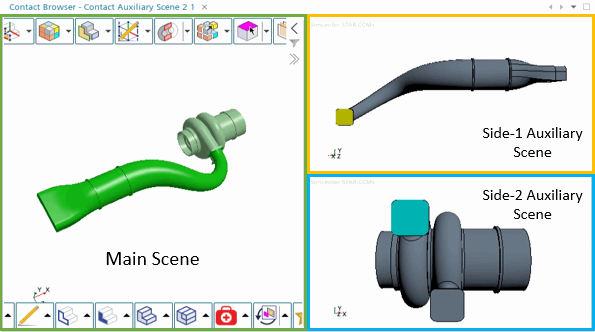

  6. 要在辅助视图中可视化接触对，单击（显示辅助场景中的接触对）。


    辅助视图将接触视图拆分为两个单独视图，各自用于接触的每一侧。
  7. （可选）在主场景中选择面对的颜色：
    1. 在菜单栏中，选择工具 > 选项。
    2. 在选项窗口中，选择 3D-CAD。
    3. 选择初级过滤结果选择颜色或次级过滤结果选择颜色，然后选择所需的颜色。
  8. 要在辅助场景中选择第 1 侧和第 2 侧面的颜色，单击（更改面对颜色）或（更改面对颜色）。
  9. 要使辅助视图中的体半透明，单击（在“顶部”辅助场景中将体对设为半透明）或（在“底部”辅助场景中将体对设为半透明）。
  10. 要穿过体投影面对，单击（显示穿过体的面对）。

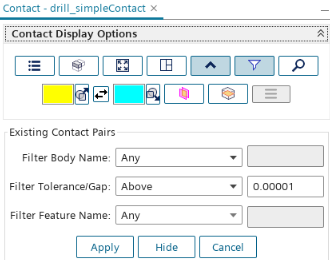

  11. 要定义一组过滤条件：
    1. 显示所需过滤器的表列。
    2. 单击 （过滤接触对）。
    3. 在过滤接触对子面板中，单击所需过滤器选项旁边的下拉列表并定义过滤器运算符。
    4. 如果选择过滤体名称或特征名称，则输入文本字符串。为过滤面积、过滤面积差值和过滤器公差/间隙指定值。
      或者，也可以直接从接触对表中复制边 1、边 2、面积 1、面积差、间隙距离和特征值，并将其粘贴到过滤接触对子面板中。
    5. 要应用过滤器，单击应用或按 Enter 键。
    6. 要隐藏过滤接触对子面板并使过滤器处于活动状态，单击隐藏。
    7. 要隐藏并重置过滤接触对子面板，单击取消或单击 （过滤接触对）。
  12. 要重命名、上色或从接触创建过滤器：
    1. 激活所需体对或面对的复选框。激活体对复选框将自动激活所有关联的面对。
    2. 选择（激活特征菜单）节点并选择所需特征。
    3. 如果选择重命名，在重命名窗口中指定所需名称。
    4. 如果选择颜色，在为面重命名和上色或为体上色对话框中指定所需属性。

      如果选择了创建过滤器选项，则会在 3D-CAD 模型树中的设计过滤器节点下自动创建新的设计过滤器。设计过滤器引用接触表中的选定面或体。
  13. 要展开或折叠树表中的所有结果，单击（展开树）或（折叠树）。
  14. 要在可排序的表中显示体和面对，单击（将接触对显示为可排序表）。
  15. 要重新定位视图，无需缩放或平移该视图，在表中选择项目，然后单击 （设置专注于所选结果）。
  16. 单击关闭。
  17. 将 3D-CAD 几何转换为部件时，如果使用 3D-CAD 中的不同容差生成接触，则会停用部件创建选项对话框中的根据重合实体创建部件接触选项。
