创建设计过滤器

在 3D-CAD 中，可以构造用于存储所选相同几何实体（即体、体组、面、边或节点）的设计过滤器。通过这些过滤器，可以快速访问其他上下文中的选择内容。

创建设计过滤器的好处包括：
  • 无需重复对同一组实体的选择过程，可以节省大量时间
  • 可以在后续操作中使用过滤器中存储的几何实体
  • 可用于在表格列表中呈现几何实体，可在其中查看几何实体并将其用作 3D-CAD 特征的输入
  1. 要创建设计过滤器：
    • 在 3D-CAD 视图场景中，右键单击某个体、体组、面、边或节点，然后选择创建过滤器。
    • 右键单击 3D-CAD 模拟树中的某个几何实体，然后选择创建过滤器。
    此操作将在 3D-CAD 树中的设计过滤器节点下创建[设计过滤器]。

  2. 如果要编辑搜索准则条件或将搜索准则条件添加到过滤器，右键单击[设计过滤器]节点，然后选择编辑过滤器。

    搜索工具面板显示在图形窗口的右侧，其中包含过滤器中存储的几何实体。请参见搜索工具。

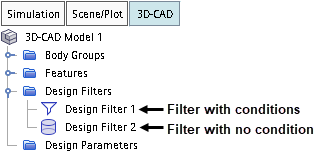

    下图显示带有和不带条件的设计过滤器。

  3. 要查看表格列表中的几何实体，右键单击[设计过滤器]节点，然后选择显示过滤器表。

    过滤器表显示在 3D-CAD 模拟树和 3D-CAD 视图场景之间。请参见搜索准则和结果。

  4. 要将几何实体用作 3D-CAD 特征的输入，右键单击[设计过滤器]节点，然后选择目标特征。
    此操作将更新 3D-CAD 树中设计过滤器节点下的[设计过滤器]图标，以指示过滤器正在使用。
