扩展固体

在某些导入的几何中，组分之间的间隙会阻碍提取流体体积的过程。使用扩展固体功能可以封闭这些间隙，并同时保持几何的形状。

使用扩展固体功能，您可以通过沿法向、线性方向或角方向扩展所选面来扩大固体。

要扩展固体，执行以下操作：

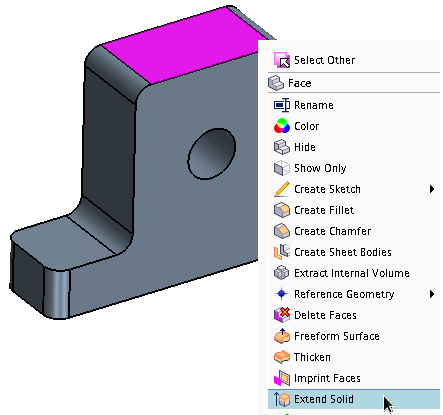

  1. 在图形窗口中，选择要从中扩展固体的一个或多个面。右键单击一个选定的面，然后选择扩展固体。

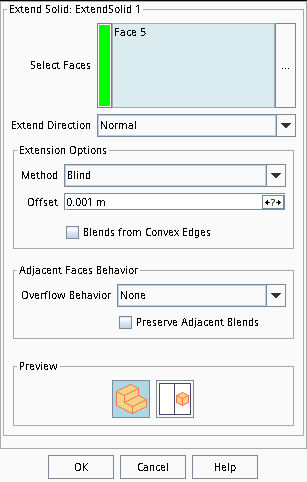

    此时将显示扩展固体面板。

  2. 在选择面方框中，添加要从中扩展固体的任何其他面。
可以使用以下某个选项扩展固体：
  • 法向：沿面法向伸出面，同时沿自然方向扩展相邻面。
  • 线性：在选定的坐标系中定义一个方向
  • 角度：定义在旋转面时所参照的轴方向和原点
  • 加厚：沿面法向伸出面，同时保留相邻面不变。

如果选择线性选项或角度选项，则还可以选择现有基准轴线，而不必直接定义方向。

  1. 要设置方向选项，将扩展方向设为法向、线性、角度或加厚。
  2. 要完成设置，设置所选选项的必需属性：
    对于法向和加厚选项，可通过以下方式设置偏移：
    • 直接在扩展选项面板中设置偏移。

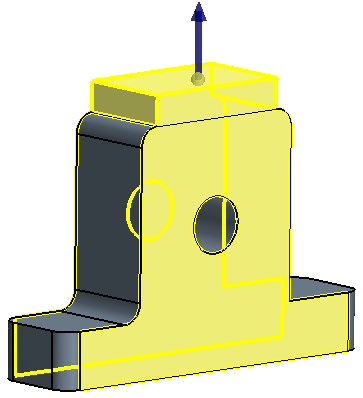

    • 在 3D-CAD 视图窗口中，单击并拖动箭头，以更改偏移参数。
    注仅当方法设为封闭时，箭头才会显示。
3D-CAD 视图场景中会显示延伸的预览。如果使用设计参数定义延伸，场景中会隐藏箭头。

  1. 单击确定以完成特征。
