移动面面板
下表汇总了可用于移动面操作的属性。
选择面 | 指定要移动的面。 | |
移动方向 | 指定用于移动一组面的方法。 | |

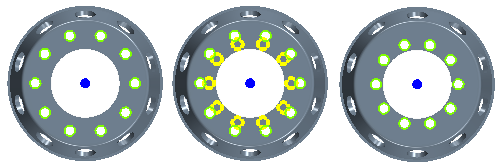

线性 | 用于沿参考轴或指定轴移动一组面。下图显示了在 x 方向移动一组面的示例。 |
|

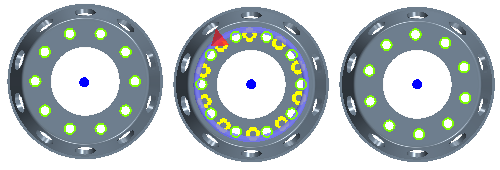

角度 | 用于绕参考轴或指定轴旋转一组面。下图显示了绕指定轴旋转一组面的示例。 |
|

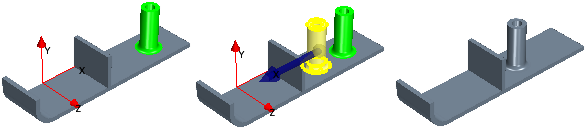

径向 | 用于径向向内或向外移动一组面。下图显示了向内朝使用轴定义的几何中心移动一组面的示例。 |
|
方向类型 | 指定是要使用指定矢量还是使用参考轴来定义面的方向。 | |
指定 | 可用于使用坐标系源选项指定自定义方向。 | |
参考轴 | 使用创建的基准轴线指定方向。请参见在 3D-CAD 中使用参考几何:参考轴。 | |
坐标系源 | 指定操作中使用的坐标系。将方向类型设为指定时,将显示此选项。 | |
导入 | 使用从主模拟树导入的坐标系执行该操作。从此选项下显示的下拉列表中选择坐标系。 | |
参考坐标系 | 使用执行移动面操作之前创建的参考坐标系。单击此选项下显示的选择字段,然后在 3D-CAD 视图场景中选择参考坐标系。请参见在 3D-CAD 中使用参考几何:参考坐标系。 | |
轴方向 (X, Y, Z) | 指定沿其移动面的轴方向。输入方向矢量的 [X, Y, Z] 分量。 | |
轴位置 (X, Y, Z) | 指定面绕其/自其旋转(角度)/移动(径向)面的轴原点。输入原点位置的 [X, Y, Z] 分量,或在 3D-CAD 视图窗口中使用三轴坐标。如果使用设计参数定义位置,则场景中会隐藏三轴坐标。此选项仅适用于角度和径向方向。 | |
距离 | 用于设置面集移动的距离。可以使用常数值、设计参数或使用 3D-CAD 视图中的箭头定义距离。如果使用设计参数设置距离,则场景中将隐藏箭头。 | |
角度 | 用于设置面的移动角度。可以使用常数值、设计参数或使用 3D-CAD 视图中的箭头定义角度。如果使用设计参数设置角度,则场景中将隐藏箭头。 | |
溢出行为 | 当一组面越过相邻几何中的孔时,可以定义此操作如何与孔中的面相互作用。 | |

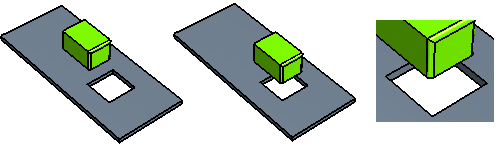

无 | 3D-CAD 移动面组,不会与相邻拓扑产生任何相互作用。 |
|

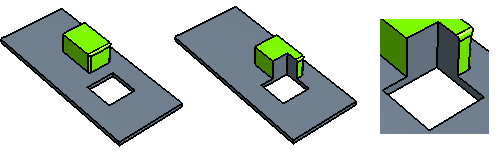

扩大移动面 | 3D-CAD 将面组扩大到相邻几何内的孔中。默认行为。 |
|

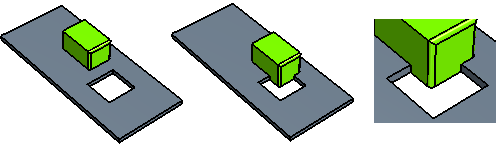

扩大固定面 | 保持选定面内相邻孔的形状。 |
