压印面

压印面可用于选择要相互压印的面。

相较于基于体的压印，基于面的压印具有以下优势：
  • 可灵活地选择在两个体之间的某些（不必是所有）接触区域上相互压印。
  • 基于面的压印可实现更好的性能。
两个压印选项可供选择：
  • 两个体的面之间 - 可以在两组面之间相互压印。每一组中的面必须属于同一个体。但是，两组面必须分属不同的体。
  • 过滤器中的面对之间 - 可以使用过滤器压印面。可以使用搜索工具找到接触的面，然后将搜索结果用作面压印特征中的输入过滤器。
  1. 要使用两个体的面之间模式：
    1. 在 3D-CAD 视图场景中，右键单击某个面，然后选择压印面。
    2. 在压印面面板中，默认情况下两个体的面之间选项处于选中状态。
    3. 要在面选择中添加面，在第一个体的面或第二个体的面框中单击，然后按住 <CTRL> 并在图形窗口中选择更多面。
    4. 要从任一框中移除一个或所有面，选择列表中的面，然后单击右键并选择相应的操作。
    5. 酌情选择适当的压印类型。请参见压印面面板。
    6. 单击确定。
    在 3D-CAD 视图场景中选取彼此接触的面可能比较困难。为便于选择，可以：
    • 使用分解模型视图特征暂时分隔接触面所属的体。请参见创建分解视图。
    • 隐藏接触的面（或面所属的体）。
要使用过滤器中的面对之间模式，必须使用搜索工具创建过滤器，查找出 3D-CAD 模型中的接触面。

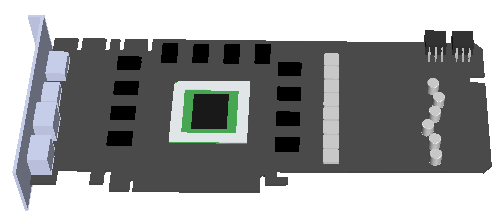

下面以显卡板为例，演示如何使用搜索工具来查找接触面。

  1. 要在 3D-CAD 模型中查找接触面：
    1. 启动搜索工具。请参见设计过滤器：输入选项。
    2. 接受默认选择模式（整个 CAD 模型）和输入类型（体）。
    3. 在搜索条件组合框中，创建以下查询：
      1. 选择条件选项。
      2. 选择冲突 + 面对 + 是 + 重叠。单击 （执行更改）。还可以使用接近设计过滤器谓词。
    4. 单击搜索。

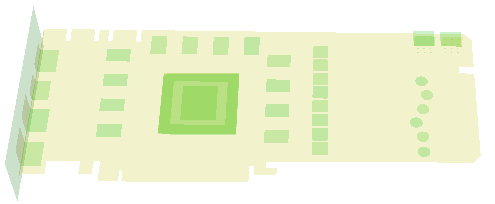

      下图显示了搜索工具找到的接触面。

    5. 在结果面板中，确保创建设为过滤器。
    6. 单击确定。
      此操作将在模拟树中的设计过滤器节点下创建设计过滤器 1。
    7. 将设计过滤器 1 节点重命名为接触面。
  2. 要将此过滤器用作压印面特征中的输入：
    1. 在模拟树中，选择设计过滤器 > 接触面节点。
    2. 在 3D-CAD 视图场景中，右键单击其中一个选定面，然后选择压印面。
      此时将显示压印面面板。
    3. 将压印选项设为过滤器中的面对之间。
    4. 单击面对过滤器框右侧的 （对象选择器）图标。请参见对象选择器。
    5. 选择接触面过滤器。
    6. 酌情选择适当的压印类型。请参见压印面面板。
    7. 单击确定。

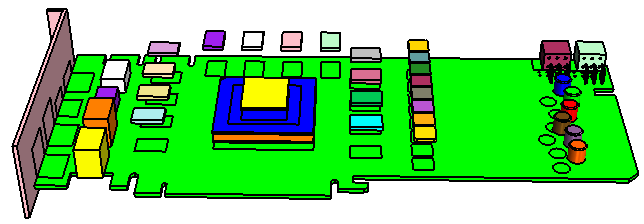

    以下屏幕截图显示压印在显卡板上的电子组件的接触边。创建压印时，将在选定面之间创建部件接触。
