通过偏移边分割面

偏移边工具通过偏移选定的边来分割指定的面。

在对几何进行网格化时，此功能可用于分割圆角以提高控制能力。

要通过偏移边来分割面：

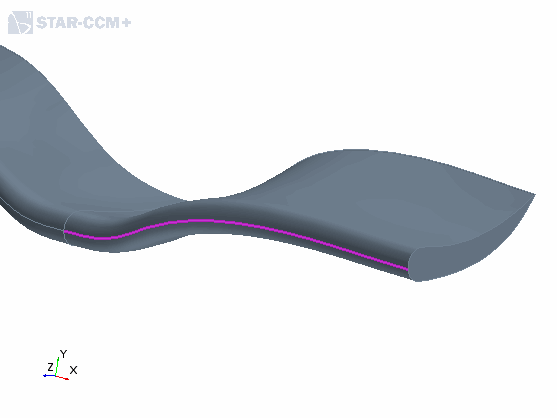

  1. 在 3D-CAD 视图场景中，选择要偏移的边。
    可以选择多个相连边。

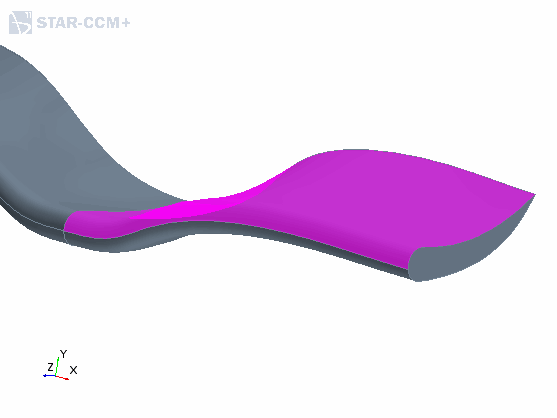

  2. 选择要分割的面。
    一次只能选择一个面进行分割。


  3. 右键单击选定的边，然后选择偏移边。
  4. 在偏移边面板中，设置分割参数。 请参见偏移边面板。
将使用选定的边来分割面。 可以在下游应用中重命名并使用新的块。 如果边超出了面（例如当选择块时），将分割整个表面。
