延伸表面
延伸表面特征将延伸指定的面或自由边，同时保持源表面的整体形状和相切。只能延伸片体上的面和自由边。
要延伸表面：
-

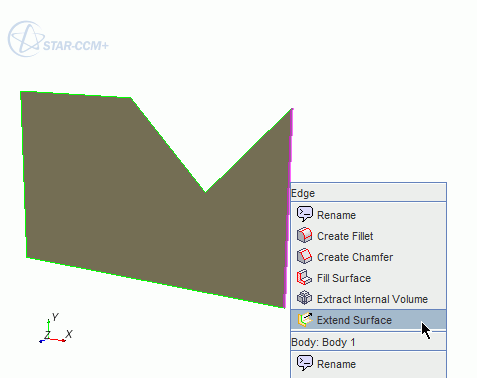

右键单击表面或自由边，然后选择延伸表面。
此时将显示延伸表面面板。
-
输入延伸表面的参数。请参见延伸表面面板。
要设置要延长的距离：
- 在延伸表面面板中，设置要延长的距离。

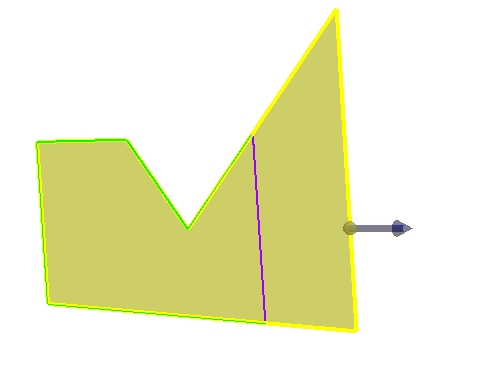

- 在 3D-CAD 视图窗口中，单击拖动箭头，设置要延长的距离参数。
注 仅当将延伸方法设为距离且要延长的距离属性不是设计参数时，才会显示箭头。
-
如果延伸至表面或体，则在目标面或目标体组合框中单击，然后从 3D-CAD 视图场景中选择所需的目标表面。

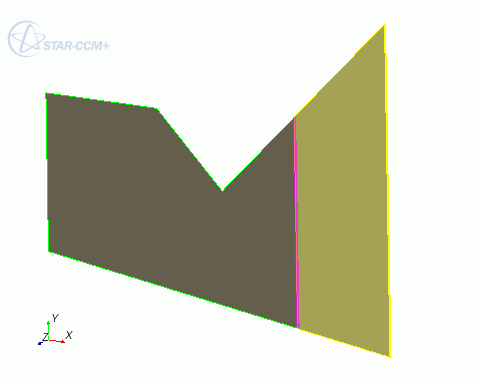

3D-CAD 视图场景中会显示特征的预览。
- 单击确定。
