填充孔
在 3D-CAD 中，可以根据片体或小平面体中孔周面上的自由边创建表面。
使用 2D 或 3D 草图作为导向曲线，可以通过创建与原始表面高度匹配的新表面修复包含缺失块或损坏表面的几何。生成的表面将自动缝合到包含孔的片体内。如果最终片体形成封闭体积，则 Simcenter STAR-CCM+ 会将其转换为固体。

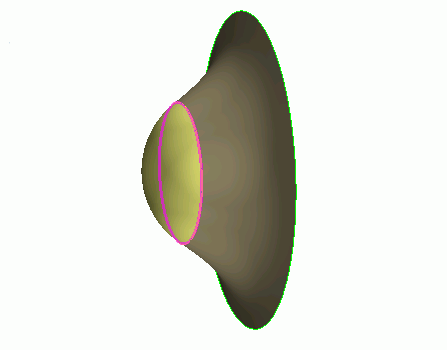

对于小平面体以外的几何，可以控制填充表面的相切度。默认情况下填充表面是平的。
或者，可以选择要与相邻面相切的填充表面。

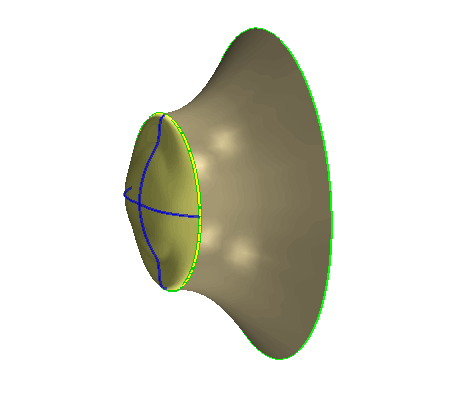

要进一步控制填充表面的形状，可以使用导向草图（小平面模型不支持）。
要求
自由边：
- 必须属于单个片体。不支持固体上的边。
- 必须形成单个闭合环。例如，不支持两个同心圆之间的填充。
导向草图：
- 可以包含曲线或自由点。自由点是未连接到曲线的点或属于构造曲线的点。不能将曲线和自由点与导向草图结合使用。
- 如果存在多个导向草图，则填充表面特征会将其视为所有曲线或点的组合。具有曲线的草图必须通过点连接到轮廓边，并且不应有任何端点（只连接到一条曲线的点）未连接到轮廓边。即使有些导向草图不遵循此规则，所有草图曲线的组合也能满足此标准，从而形成一个有效的组合。
- 将根据与边的连接自动从导向草图集合中检测轮廓草图。未使用的草图或草图的部分用作导向草图。
