可视化已命名面、边和节点

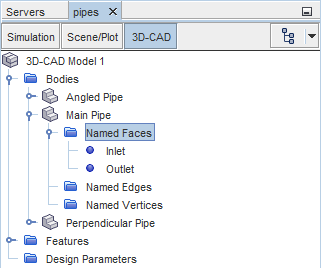

已命名实体（面、边和节点）分组在 3D-CAD 对象树中的体 > 体 > 已命名 [实体] 节点下。 已导入 CAD 几何中的已命名面（仅限于支持的格式）会保留，并在导入过程结束时添加到已命名 [实体] 节点。

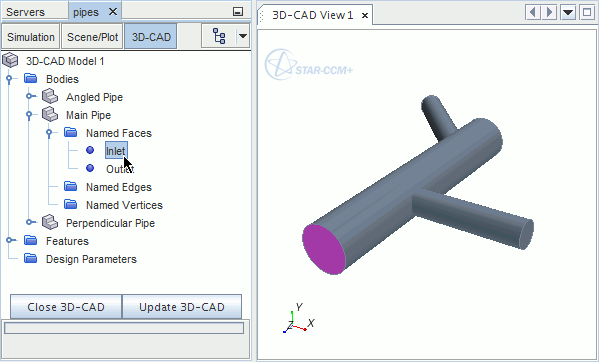

在以下示例中，会显示 Main Pipe(主管道) 的已命名面。

单击节点将高亮显示 3D-CAD 视图场景中相关的实体。

共享一个名称的相同类型（例如面）的多个实体会存储在对象树的一个节点下，当选择该节点时，这些实体会显示在 3D-CAD 视图场景中。

从 3D-CAD 特征树编辑名称

要重命名列出的实体：

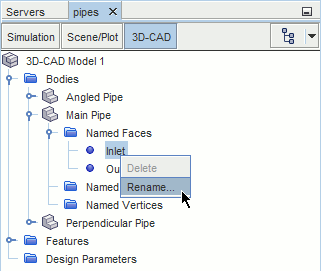

  1. 在 3D-CAD 特征树中，右键单击所需的面/边/节点名称对应的节点，然后选择重命名...

  2. 在内置编辑器中输入新名称。
  3. 按 <Enter>。

不会按字母顺序排列以该方式编辑的名称。 要按字母顺序对面名称排序：

  • 右键单击已命名面管理器节点并选择刷新。

从实体中移除名称

要从实体中移除名称：

  • 在 3D-CAD 特征树中，右键单击某个面/边/节点名称对应的节点，然后选择删除。
