3D-CAD 中的面、边和节点

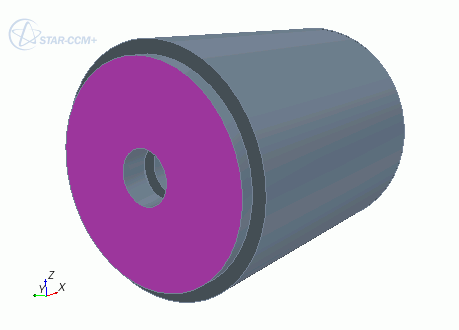

面

面是体的边界表面。生成或修改体时，系统将自动创建和更新面。可以通过 3D-CAD 视图窗口对面执行操作。

注双击面时，将选择与其连接和相切的其他面。
注要选择一个面链，先选择一个面，按住 Shift 键，然后选择沿链的一组相连面中的另一个面。种子面和末端面之间的所有面都将被选中。可以使用 Shift 并单击以下场景的选项：
  • 通过相切连续边界边连接的面链。链的方向可以通过两个连续的种子面和一个目标面来指定。
  • 通过层流边连接的面链。
  • 通过面环连接的面链。

可以命名 3D-CAD 中的面（命名后，这些面将显示在体节点内的已命名面文件夹中）。将零部件分配给区域时，这些表面将变为边界。将 3D-CAD 模型转换为几何零部件时，面将变为表面。

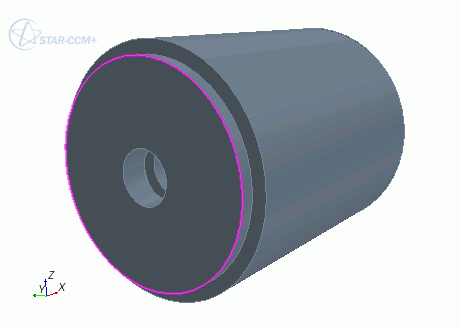

边

边是用于接合体的两个相邻面的线。生成或修改体时，系统将自动创建和更新边。可以通过 3D-CAD 视图窗口对边执行操作。将 3D-CAD 模型转换为几何零部件时，边将变为曲线。

注双击一条边时，将选择与其连接和相切的其他边。
注要选中一条边链，选择起始边，按住 Shift 键，然后选择该链上较远的一条边。起始边和结束边之间的所有边都将选中。如果边链跨多个面，并且链中的每条边都共享两个面，则将选中基于相切关系的边链。

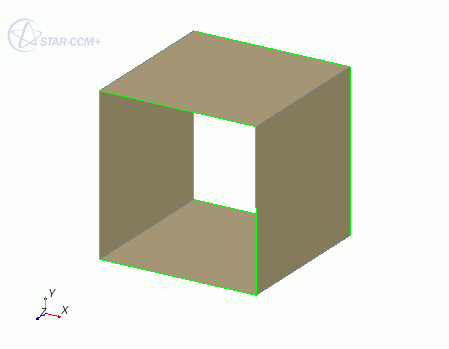

自由边

自由边是仅位于一个面上的边。在 3D-CAD 视图场景中，自由边由绿色指示。如果两个片体之间出现自由边，则指示片体未连接。如果它们的边重合，则可缝合在一起。如果自由边形成闭合环，则可创建填充表面。不能在“圆角”或“倒角”操作中使用自由边。

注双击自由边将选择与该边形成闭合环的所有相邻自由边。

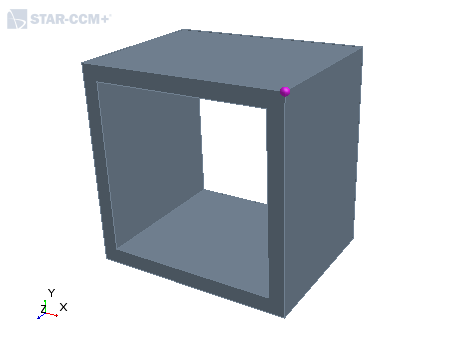

节点

节点是位于边末端的点。通常，边有两个节点，分别位于边的两端。闭合边（例如圆）没有节点。在 3D-CAD 视图窗口中，可以与体上的节点进行互动。将 3D-CAD 模型转换为几何零部件后，您在该 3D-CAD 模型中明确指定的任何节点将显示在点节点中并且可用作每个零部件的点。如果您未指定任何节点，则点节点中不会显示任何节点。
