涡轮切片工具

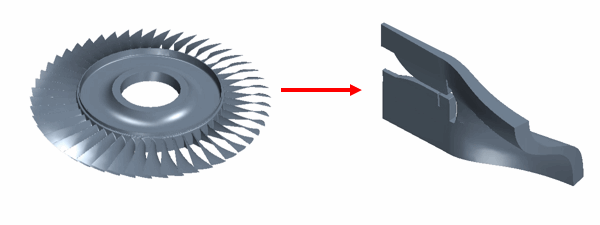

在涡轮机模拟中，几何的重复周期性可用于仅对通过单个叶片通道的流进行建模。要为单个叶片通道创建流体体积，必须使用在相邻叶片之间穿过的表面从整个域体积中剪切出叶片通道。“涡轮切片”工具可计算这些中性面。

为涡轮机模拟准备几何时，目的是在每排中的单个叶片周围形成流体域。模拟单个叶片通道时，可以使用更精细的网格，这样可以更详细地查看叶片附近的流。

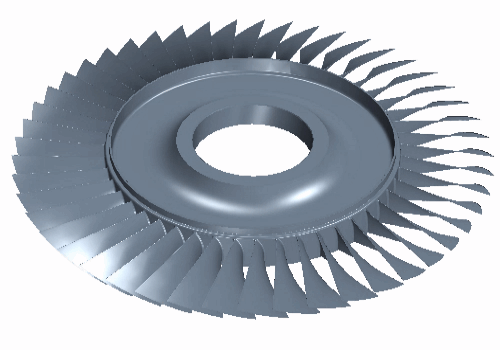

对于轴向几何，要实现此目的，可以为整个几何创建流体域，然后继续切出单个叶片通道。尽管“涡轮切片”工具设计为一次对一个叶片排进行操作，但可以多次使用此工具为多排机器创建切片特征。

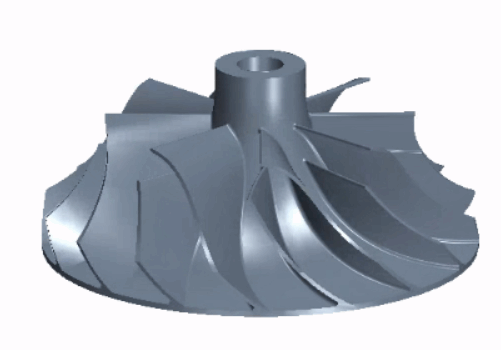

对于具有不同类型叶片（如完全叶片和分流叶片）的径向几何，可以通过在流体域中包括这两种类型的叶片来创建周期流体域。如果径向几何仅包含一种类型的叶片，则可创建包含单个叶片的周期流体域。

“涡轮切片”工具提供了两个输入选项，用于生成中性面（三维片体）：

• 叶片面 - 用于使用叶片面生成中性片体。
• 叶片草图 - 用于使用叶片草图轮廓生成中性片体。

该工具利用提供的输入，通过从叶片边缘延伸到入口、出口、轮毂和罩体的单个叶片生成中性面。可以使用生成的此片体对流体体积进行切片，并隔离选定叶片以供分析。

通常，可以从涡轮机的原始 CAD 几何开始。涡轮切片工具适用于轴向几何（轴向流涡轮机、螺旋桨和风扇）和径向几何（径向压缩机和径向扩散器）。
