替换面

在 3D-CAD 中，替换面特征是同步建模特征，可用于将体的一个或多个面替换为另一组面。

例如，可以使用此工具封闭部件之间的缝隙。使用替换面工具的好处是可以生成具有干净边的新表面，并允许将一个或多个源面替换为一个或多个目标面。
  1. 要启动替换面工具：
    • 在图形窗口中，右键单击其中一个选定面，然后选择替换面。
    • 在“特征”工具栏上，单击 （面特征）选项，然后选择替换面。
    图形窗口左侧将显示替换面面板。

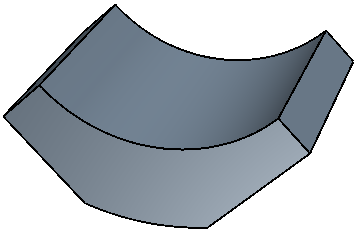

  2. 在 3D-CAD 视图场景中，选择要替换的面，这些面被称为源面。


  3. 要标识替换源面的面（称为目标面）：
    1. 在目标面框内单击。

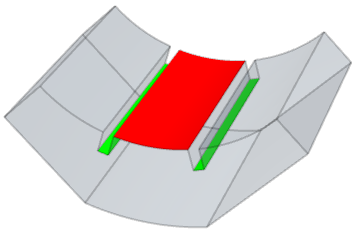

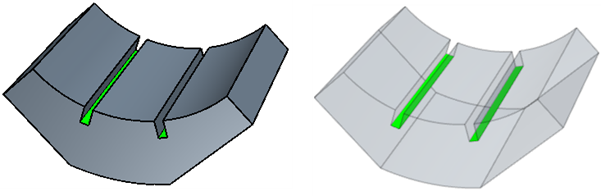

    2. 在图形窗口中，选择目标面。目标面以红色高亮显示。

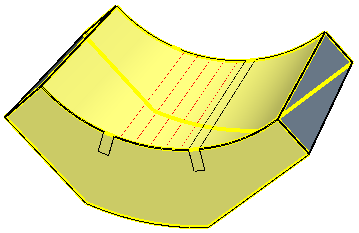

    激活 （显示预览）时，将显示黄色，表明工具可以替换这些面。

  4. 要移除一个面或所有面，可右键单击列表中的面，然后选择相应操作。
  5. 单击确定。
    选定的面已替换。

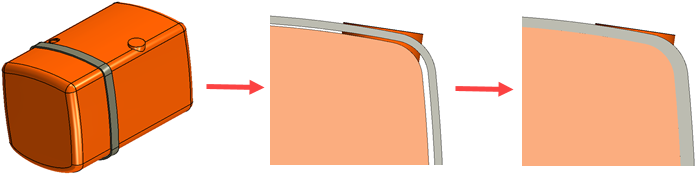

下图显示替换面工具用于封闭皮带和油箱之间的缝隙的示例。
