设置面、边和节点名称

将 3D-CAD 模型转换为几何部件时，3D-CAD 模型中任何命名实体（面、边或节点）都显示为几何部件中的等效命名实体。当必须以某种方式标识实体以构建网格或应用物理时，此行为十分重要。

将 3D-CAD 模型转换为几何部件时，以下转换适用于实体：
  • 已命名面成为部件表面
  • 已命名边成为部件曲线
  • 已命名节点成为部件点

通过命名 3D-CAD 模型上的面，该面在部件定义中定义为单独的表面，更容易指定区域中的边界。3D-CAD 模型上已命名边在部件定义中定义为单独的曲线。已命名节点在部件定义中定义为部件点，例如，可用于在 FEA 应用程序中设置负载或约束。3D-CAD 特征树中列出了所有已命名面、边和节点，可在其中编辑和删除这些面、边和节点。未命名的面和边则标记为默认。未命名的节点在部件中不可识别。

分配面或边的名称

要对面或边进行命名：
  1. 在 3D-CAD 视图窗口中，选择面或边。要选择多项，按住 <Shift> 键。要切换项，按住 <Ctrl> 键。

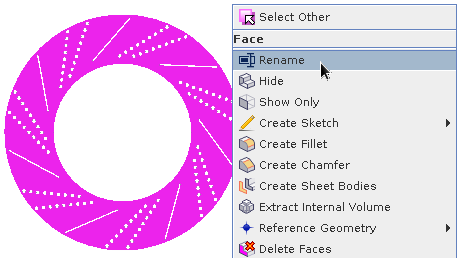

  2. 右键单击所选项，然后选择重命名。

  3. 在为面重命名和上色面板中，输入所选项的新名称。
  4. 在同一面板中，如果需要，选择新的面或边颜色。

  5. 要创建新标签，从标签选项下拉列表中选择新标签，然后设置标签名称。

  6. 要将现有标签分配给命名的面或边，从标签选项下拉列表中选择一个标签。

  7. 要选择更多面或边，在选择面/边框中单击，然后在图形窗口中选择它们。

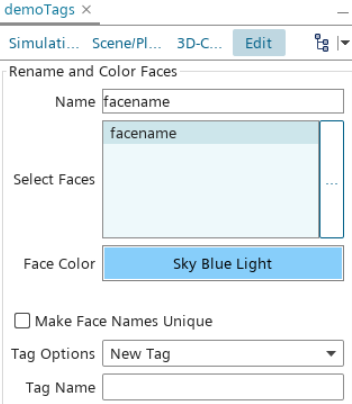

    以下屏幕截图显示为面重命名和上色面板。



  8. 单击确定。
  9. 要重命名节点，右键单击节点，然后选择重命名。
    将显示一个对话框，可以在其中输入所选项的新名称。

将标签分配给体组、体、面和边

要将标签分配给一个或多个体、面或边：

  1. 在 3D-CAD 视图窗口中选择一个或多个面、边、体或体组。要选择多项，按住 <Shift> 键。要切换项，按住 <Ctrl> 键并选择。
  2. 右键单击所选内容并选择{33}标签集{38}。可以选择预先存在的标签或创建新标签。
  3. 要创建新标签，选择新建...，然后在输入对话框中输入新标签名称。

    面和边标签要求必须先为面或边分配名称，然后才能分配标签。如果对未命名的面或边分配标签，系统将提示您重命名项，然后才能分配标签。

为多个面/边/节点分配相同的名称会将其添加到部件定义中的相同表面/曲线/点。可通过一个操作为选定的实体指定相同的名称（如上所述），或分别为实体指定相同的名称。

建议在完成 3D-CAD 模型后重命名实体。处理模型时对其所做的更改会影响名称设置。一般情况下，修改面时会保留面名称，前提是某些原始面仍然存在。如果面本身跨多个体进行分割，则只有一个面分段保留名称，其他面分段都没有名称。
