使用布尔减运算预处理选项

通过此选项，可在执行压印操作之前从源零部件中减去目标零部件。

源零部件的几何会发生更改，但保留目标零部件的几何。

注 要执行布尔减运算，输入零部件必须是闭合的流形零部件。 因此，选择“布尔减运算”预处理选项会停用面选择控制，因为该工具只能压印两个完整零部件。 如果零部件不是闭合的流形零部件，则没有布尔减，但会压印零部件。

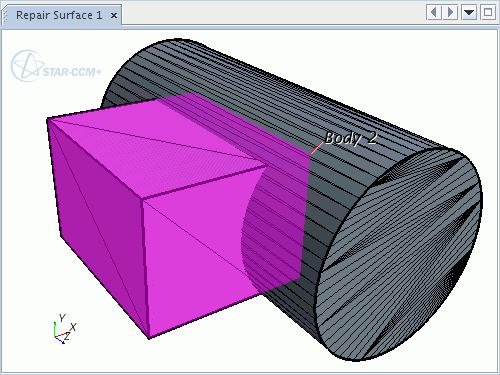

以下示例显示两个彼此穿透的零部件。

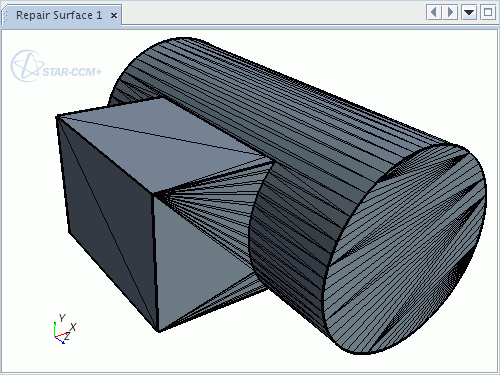

选择“布尔减运算”选项并压印这两个零部件将产生以下结果，相交表面已合并和压印。

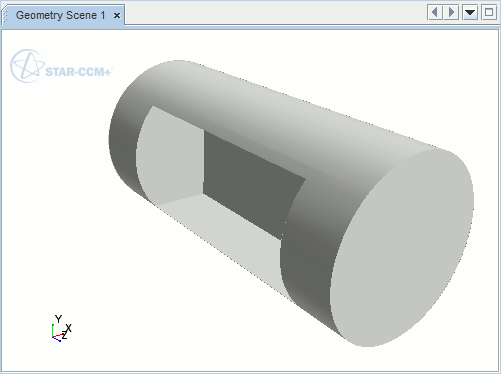

通过隐藏矩形零部件，可以看到矩形零部件（目标）已从圆柱（源）中减去。 退出“表面修复”可更好地查看结果。
