压印体组

在 3D-CAD 中，可以定义两组体并压印在一起，而不是将所有体压印在一起。将所有体压印在一起计算成本高昂，尤其是当具有数百个体时，且在某些情况下毫无必要。例如，如果要将多个体压印到一个体上，如电子设备冷却，仅执行必要的压印会更加高效。

以下是工作流示例：
  1. 在压印体面板中，将压印选项设为两个体组之间。

    此时将显示两个组合框。

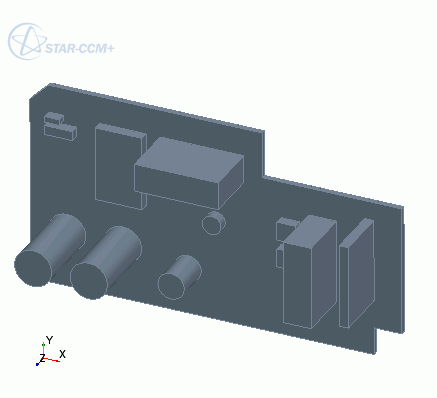

  2. 要定义第一组体，在标有第一组的组合框中单击，并从 3D-CAD 视图场景中选择印刷电路板。

    在 3D-CAD 视图场景中，选定内容会以绿色高亮显示。

  3. 要定义第二组体，在标有第二组的组合框中单击，然后选择所需的体。
    推荐用以下两种方法来选择一组体：

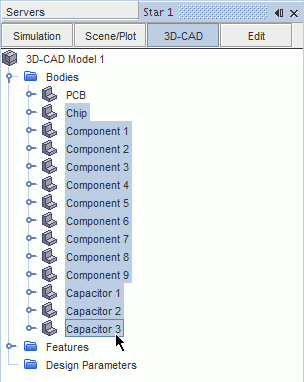

    • 使用 3D-CAD 特征树：
      1. 单击 3D-CAD 选项卡切换到 3D-CAD 特征树。
      2. 展开体节点，然后选择多个要包括在组中的体。

      3. 单击编辑选项卡返回压印体面板。

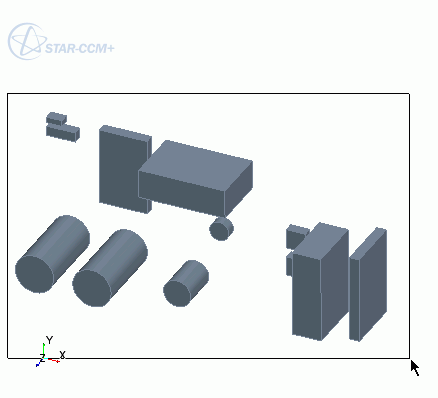

    • 使用“框线选择”工具：
      1. 在 3D-CAD 视图场景中，隐藏印刷电路板。请参见隐藏体。
      2. 将 “选择过滤器”设为仅选择“体积”。请参见过滤选择。
      3. 使用 “框线选择”工具，并围绕要包括在组中的体拖动框。请参见在框线中选择。

    选定的内容会在 3D-CAD 视图场景中以红色高亮显示。

  4. 设置压印选项。请参见压印体面板。
  5. 单击确定执行压印。
    在执行压印操作时，将在相应的体之间创建新的部件接触。
