将草图压印到体和面上

通过将 2D 或 3D 草图压印到面或体，可以分割其表面。在 CAD 体或面以及小平面体或面上可以执行草图压印。

然后，举例来说，可以使用分割表面来创建区域内的边界条件。

要求

要将草图成功压印到表面，必须满足以下条件：

  • 草图可以位于作为目标表面的同一个平面，或者可以从远处将其投影到目标表面。
  • 草图可以是 2D 或 3D。
  • 目标表面可以是平面，也可以曲面。
  • 草图可以包含闭合环或开放轮廓。一个草图中允许有多个轮廓。
  • 开放轮廓可以在目标表面的边界内终止，也可以完全穿过目标表面。
  • 如果草图的一部分位于目标表面上，则这部分草图会用于分割表面。

创建压印

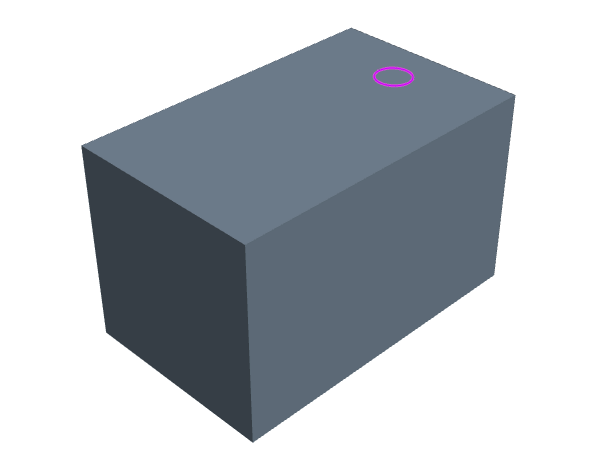

在以下示例中，圆的草图压印到固体方块的上表面。草图位于上表面的平面上。

要创建草图压印：
  1. 执行任一操作：
    • 在 3D-CAD 对象树中右键单击所需的草图，然后选择草图压印。
    • 在 3D-CAD 视图窗口中右键单击所需的草图，然后选择草图 > 草图压印。

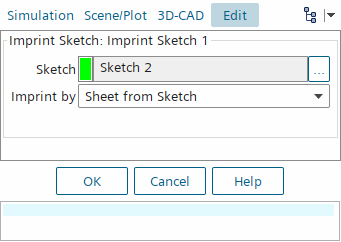

    此时将显示压印草图面板，并在 3D-CAD 视图场景中高亮显示选定的草图，如上所示。

  2. 选择压印选项。对于此情况，其中草图与体表面位于相同平面上，默认选项适用。对于草图位于不同平面上或者 3D 草图的情况，需相应地调整压印选项。请参见草图压印属性。
  3. 单击确定以压印草图。

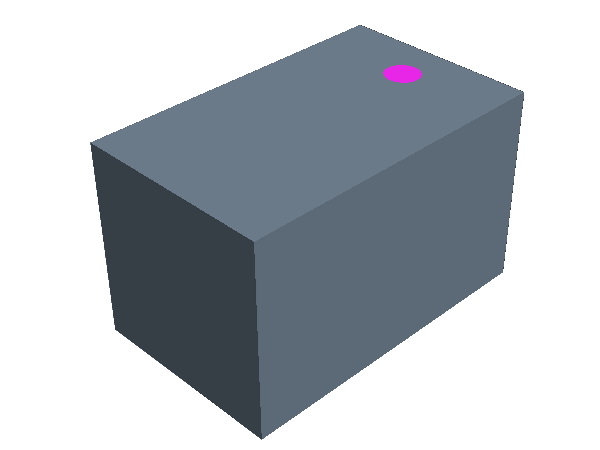

    压印的草图将分割方块的原始面。下图中高亮显示了通过压印特征创建的新面。

草图压印属性

草图压印属性可控制草图压印的行为。既可以将草图压印到与要压印的体/面相同的平面上，也可以将草图投影到与其有一定距离的体/面上。
草图
指定要压印到体表面上的草图。
压印方式
指定用于压印到体表面的方法。
  • 源自草图的片体 - 由草图生成要与体相交的人工片体，然后将草图压印到体上。草图必须与表面位于同一平面上，且片体必须与表面相交。此方法不支持压印片体。
  • 体的投影曲线 - 将草图投影到选定的体上。通过使用方向类型以及为该特定方向类型显示的后续选项，可以控制投影方向。
  • 面的投影曲线 - 将草图投影到选定的面上。通过使用方向类型以及为该特定方向类型显示的后续选项，可以控制投影方向。
方向类型
指定投影的方向。为此有 5 个选项可供选择：
  • 近端 - 指定与面法向匹配的方向。使用最大距离最大投影距离指定投影长度。
  • 法向 - 指定垂直于草图平面的方向。草图必须是 2D 草图。
  • 反转 - 指定与法向相反的方向。草图必须是 2D 草图。
  • 指定的 - 用于使用坐标系源选项指定自定义方向。
  • 参考轴 - 使用创建的参考轴指定方向。请参见在 3D-CAD 中使用参考几何：参考轴。
坐标系源
使用坐标系定义自定义的投影方向。将方向类型设为指定时，将显示此选项。为此有三个选项可供选择：
  • 草图平面 - 使用草图平面中的坐标系。
  • 导入的 - 使用导入的坐标系。从此选项下显示的下拉列表中选择坐标系。
  • 参考坐标系 - 使用创建的参考坐标系。单击此选项下显示的选择字段，然后在 3D-CAD 视图场景中选择参考坐标系。请参见在 3D-CAD 中使用参考几何：参考坐标系。
方向矢量
使用 X、Y 和 Z 方向矢量定义投影方向。
投影选项
指定是从草图初始位置向前还是向后进行投影。使用为投影方向设置的参数单向（向前）投影草图。使用指定的参数双向（向前和向后）投影草图。
要压印的体/要压印的面
指定由草图压印的体/面。可以压印到 CAD 片体、实体和小平面体以及 CAD 面和小平面面上。
最大投影距离
指定投影草图的最大距离。仅当方向类型设为 Proximal(近端) 时，此选项才有效。如果体或面位于此距离内，则在此体/面上压印草图。位于此距离外的体/面不会压印。
