对体切片
使用切片操作可将现有体分割为两个或多个不同的体。

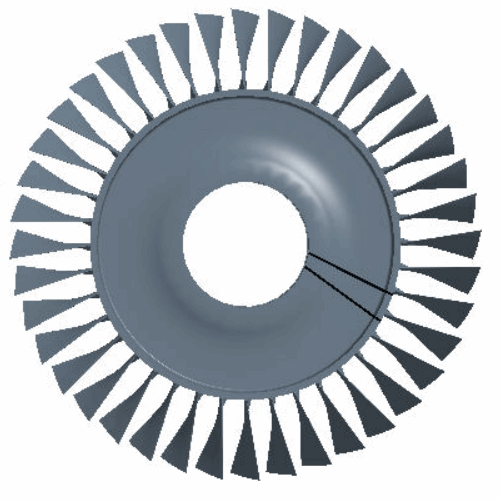

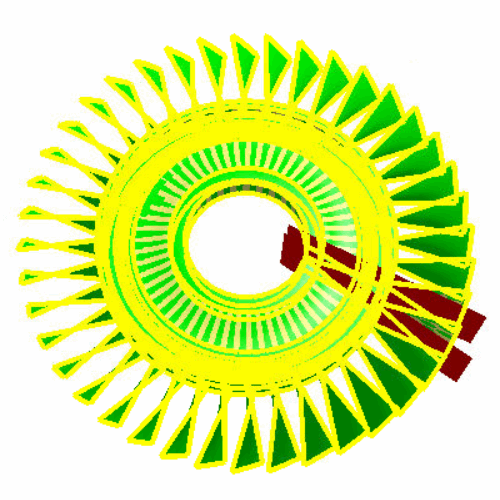

可以使用草图平面、面或片体对体切片。可以使用一个或多个切片工具对体切片。使用单个工具进行切片操作时，可以选择是保留两个生成的体，还是切片的特定侧。使用多个切片工具时，将保留所有生成的体。在从周期性几何中创建截面时（如涡轮机中的常见情形），此功能很有用。仅当创建了两个或多个不同的体时，才表示切片操作成功。
- 创建所需的面、片体或平面以用作切分工具。
-
在 3D-CAD 特征树中，右键单击要切片的体，然后选择。

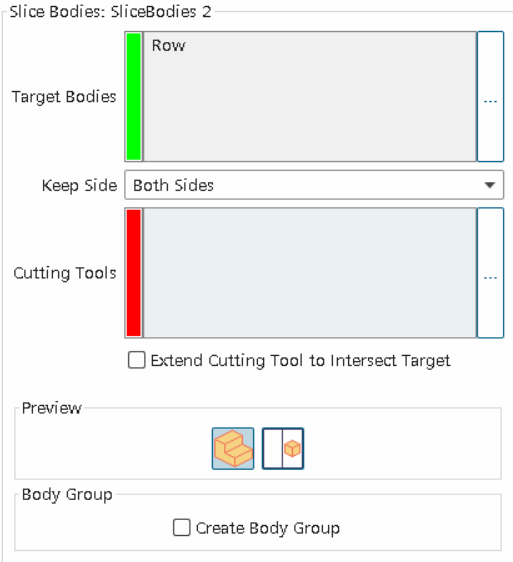

此时将显示片体面板。
-
选择切分工具对话框，然后选择所需的切分工具。
选择切分工具时，可以同时选择多个切分工具。在同一切片操作中也可以选择不同类型的工具。例如，可以在同一操作中选择面和平面。
- 指定保留侧设置（如果可用）。
-
如果切分工具太小以致无法对目标体切片，则激活将切分工具延伸至相交目标选项。
如果切片操作最初失败，也可激活将切分工具延伸至相交目标。
-
执行切片。
要使切片操作正确执行，操作的结果必须返回两个或多个不同的体。如果切片操作在激活将切分工具延伸至相交目标后还是失败，检查切分工具几何及其相应的特征。
