创建定界体

在 3D-CAD 中，可以通过用定界体替换详细体来简化复杂的几何。例如，在电路板上，可以创建定界体来替换详细部件，如电容、电阻或其他组件。

此功能支持所有四种类型的输入体：小平面实体、非小平面实体、小平面片体和非小平面片体。所有新创建的体都是非小平面实体。除以下情况外，定界体特征将在所有情况下成功创建定界体：
  • 每个体创建一个定界体选项已激活，并且一个或多个选定的输入体是平面片体。
  • 停用每个体创建一个定界体选项，每个选定的输入体都是一个平面片体，并且所有选定的输入体共面。
仅当满足以下所有条件时，定界体特征才会部分成功。
  • 启用每个体创建一个定界体选项。
  • 至少选择了两个输入体。
  • 可以为至少一个选定的输入体创建定界体。
  • 无法为至少一个选定的输入体创建定界体。

要创建定界体：

  1. 选择一个或多个体，然后使用以下方法之一：
    • 在图形窗口中，右键单击其中一个体，然后选择创建定界体。
    • 在 3D-CAD 模拟树中选择一个或多个体或体组，右键单击并选择 （创建定界体）。
    • 在“特征”工具栏中，单击 （体特征）并选择 （创建定界体）。
    定界体面板将显示在图形窗口的左侧。
  2. 在编辑对话框中，将定界体形状设为块或圆柱体。

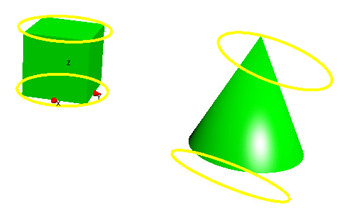

    块形状在输入体周围形成长方体，而圆柱形状将包围输入体，如下所示：

可以指定定界体的对齐方向。对于定界圆柱体，对齐方向定义每个圆柱轴的方向。对于定界块，对齐方向定义四条平行边的其中一个块集的方向。要指定对齐方向：
  1. 将方向类型设为以下选项之一：
    • 自动 - Simcenter STAR-CCM+ 自动计算对齐方向。
    • 指定 - 允许您将对齐方向指定为相对于参考坐标系或导入坐标系的矢量。可以导入笛卡尔坐标系、圆柱坐标系或球坐标系。要指定矢量：
      1. 将坐标系源设为参考坐标系或已导入，然后指定坐标系。
      2. 将方向矢量设为定界体的对齐方向。
    • 参考轴 - 允许您使用 3D-CAD 场景或特征树中的轴指定对齐方向。
  2. 如果要为每个体生成一个定界体，则激活每个体创建一个定界体。

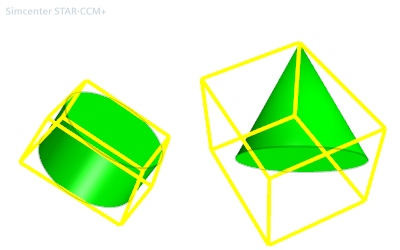

    选中每个体创建一个定界体时，特征会为每个选定的输入体创建一个定界体，如下图所示。

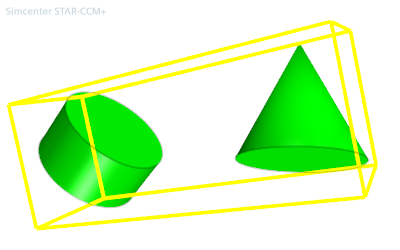

    取消选中每个体创建一个定界体时，特征将创建一个体来限定所有选定输入体的边界，如下图所示。

  3. 如果要在操作后保留选定体，则激活保留选定体。
    此选项的行为取决于是否激活了每个体创建一个定界体，如下所述：
    • 激活保留选定体时：
      • 如果激活每个体创建一个定界体，3D-CAD 会为每个选定输入体创建一个附加体。每个新体的名称均衍生自其相应选定输入体的名称。
      • 如果停用每个体创建一个定界体，3D-CAD 会创建具有通用名称的单个附加体。
      • 创建体组复选框变为可用。激活时，3D-CAD 将创建一个新的体组，其中包含所有选定输入体和定界体。
    • 停用保留选定体时：
      • 如果激活每个体创建一个定界体，则 3D-CAD 会将每个选定输入体的几何替换为定界体。
      • 如果停用每个体创建一个定界体，则 3D-CAD 将删除选定输入体，并使用通用名称创建一个单独的新体。
  4. 单击确定。
