3D-CAD 中的体概述

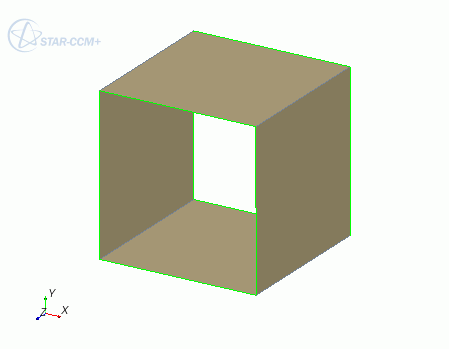

3D-CAD 中的片体

片体由具有零厚度的表面组成。

片体在 3D-CAD 视图场景中显示为棕色，并通过体组节点中的 图标进行标识。

片体上的绿色边对应于自由边，并指示片体的外周长。请参见自由边。

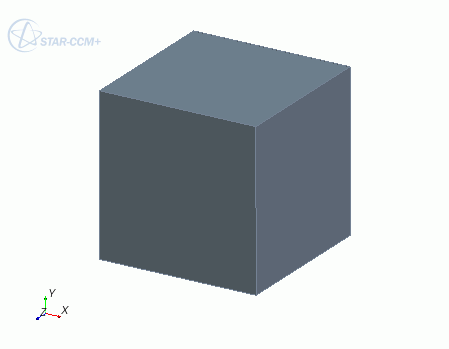

3D-CAD 中的固体

固体是具有有限体积的闭合体。

固体在 3D-CAD 视图场景中显示为灰色，并通过体组节点中的 图标进行标识。

小平面实体和小平面片体

小平面实体和小平面片体是基于网格化面的几何体的轻量表示。

通过小平面模型，仅根据轻量（小平面）数据即可将大型几何模型导入 3D-CAD。这些模型还可以转换为几何零部件，以用于网格化。对于大型模型，此方法可减少处理所需的大量内存和时间。

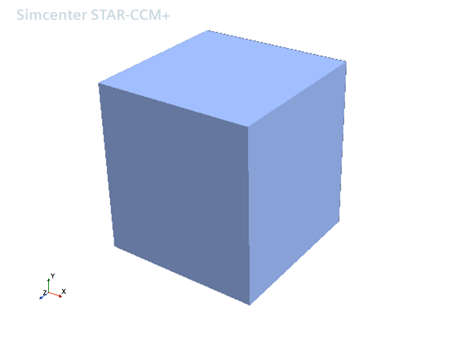

小平面实体在 3D-CAD 视图场景中显示为银白色，并且在体组节点中由 图标标识。

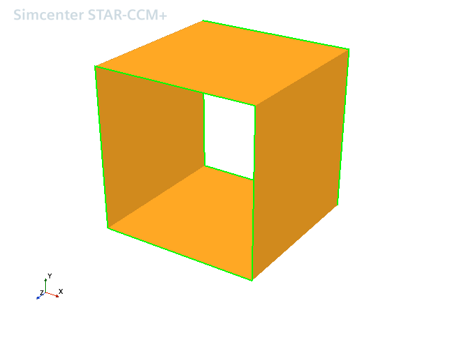

小平面片体在 3D-CAD 视图场景中显示为黄色，并且在体组节点中由 图标标识。

片体上的绿边对应于自由边，并表示片体的外周。请参见自由边。

同时包含小平面体和小平面片体的模型在 3D-CAD 视图场景中显示为黑色。

可将以下文件格式导入 3D-CAD 作为小平面体或片体：
  • .jt - JT Open B-rep 文件
  • .stl - STL 文件
  • .dbs - SQLBase 文件
  • .plmxml - PLMXML 文件，其中包含作为零部件的小平面文件
  • 所有主要 CAD 格式

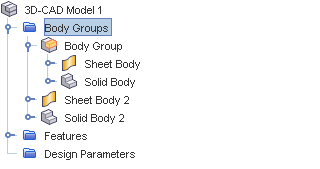

体组

体组是按层次结构进行组织的体（固体或片体）的集合。体组类似于其他商用 CAD 软件包中的装配，不同之处在于体组不受任何装配约束。如果在 3D-CAD 树中选择一个体或体组，它会自动在 3D-CAD 场景中高亮显示，此选项也可以反过来工作。

体组通过体组节点中的 图标进行标识。

固体和片体不需要体组，并且可与体组存在于同一级别。

要使用体组对体进行组织：

  1. 右键单击体组节点，然后选择创建体组。
  2. 在体组节点中，单击并拖动体到体组中。
在一次操作中，可以为选定的体创建体组、命名体组并更改所有体的父体组：
  1. 选择要添加到新体组中的体。
  2. 右键单击选定的体，然后选择新建体组。
  3. 在新建体组面板中，可以：
    • 命名体组。
    • 添加或移除体。
    • 选择父体组。如果其中一个选定的体已有父项，则会自动选择该体。
  4. 要删除所有空体组：
    1. 右键单击体组节点，然后选择删除空体组。

可以创建额外的体组并将这些体组移至其他体组，从而进一步将几何模型组织到子装配中。

命名体和体组

当使用 3D-CAD 中的体在 3D-CAD 外部创建几何零部件时，将保留提供给这些体的名称。没有给定名称的体标记为默认。

要设置体的名称：
  1. 右键单击相关体节点，然后选择重命名。
  2. 在内置编辑器中，输入体的新名称。
  3. 要确认所做的更改，按 <Enter>。
