加厚体或面

使用加厚操作可创建固体，方法是按指定的量加厚片体或加厚固体上的特定面以创建独立固体。

加厚片体会将片体转换为固体。加厚固体上的面会为选定的每个面创建额外固体。可以在一次操作中加厚多个体。



要加厚体：

  1. 选择要加厚的实体类型：
    • 要加厚片体，在 3D-CAD 视图场景中，右键单击片体，然后选择体 > 加厚。
    • 要加厚固体上的面，在 3D-CAD 视图场景中，右键单击固体上的面，然后选择面 > 加厚。
  2. 设置加厚操作的参数。请参见加厚片体面板。
    要设置厚度：
    • 在加厚面板中，设置厚度。
    • 在 3D-CAD 视图窗口中，单击拖动箭头，更改厚度参数。
    如果使用设计参数定义厚度，场景中会隐藏箭头。

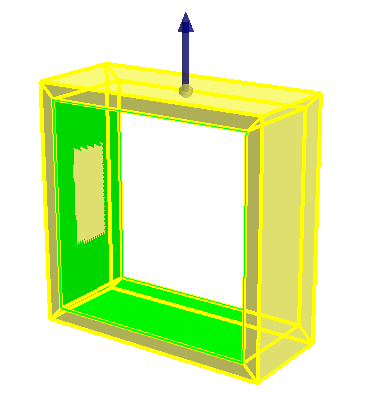

    图形窗口将显示操作的预览。在以下示例中，选定的片体以绿色高亮显示。

  3. 单击确定。

一个 ThickenSheetBodies(加厚片体) 特征会添加到特征树。
