对体抽壳

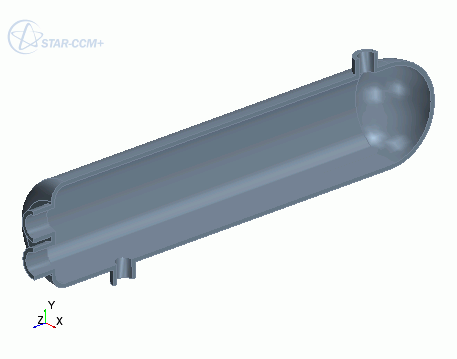

抽壳工具可将固体转换为薄壁、空心的固体。

可以选择移除面并露出固体的空心体积。抽壳工具可以根据选择向内或向外拉伸原始壁面。

要对固体抽壳：
  1. 使用以下一种方法选择要抽壳的体：
    • 在 3D-CAD 特征树中，右键单击该体，然后选择抽壳。
    • 在图形窗口中，右键单击要抽壳的体，然后选择抽壳。

    此时将显示抽壳面板。

  2. 定义抽壳参数。请参见抽壳面板。
  3. 如果要移除任何面，使用从场景选择工具。

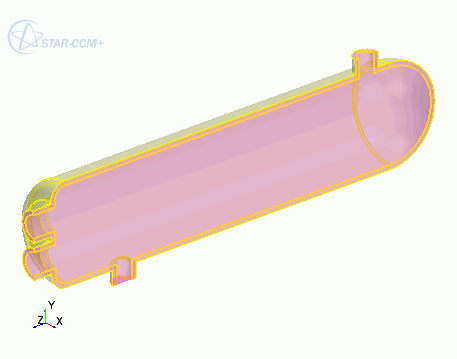

    图形窗口将显示操作的预览。

  4. 单击确定。

    会将固体转换为薄壁结构，并且会将抽壳特征添加到特征树中。

抽壳面板

抽壳操作会将一个固体抽空。可以指定抽壳特征的壁厚。
要抽壳的体 指定要抽壳的固体。每次只能对一个固体执行抽壳操作。
厚度 定义固体壁面的厚度。
容差 指定操作的容差值。在某些情况下，该功能可能需要将该几何替换为容错几何体。例如，一个四边顶点将偏置到两个三边顶点和一条连接边。如果新的边小于指定的公差值，则顶点将变得容错，且不会创建任何新边。对于需要容差值的情况，几何的容差将小于等于指定的容差值。
壳外 激活时，抽壳操作使用固体的现有表面作为壳的内表面。否则，该工具会创建从现有固体的表面向内偏移的新内表面。
要移除的面 从固体中移除选定的面，并露出空心体积。
