在图形窗口中选择对象
Simcenter STAR-CCM+ 提供了一个工具栏,用于精确选择场景中的对象。
选择工具分为三种不同形式:框线、区域和深度。可以使用过滤器(用于按曲线、表面或体积选择零部件)控制每种工具。
将要使用这些工具选择的任何体积、表面或曲线添加到场景显示器中。例如,导入 CAD 文件时,零部件曲线默认为不包含在几何显示器中,因此不可选择。
“深度选择”工具用于选择场景视图中隐藏的对象。
在框线中选择
使用该方法,可以通过单击两个点来定义对角,从而在显示中定义特定区域。该区域内的对象将被选中。可以使用选择过滤器,控制该选择是否包含体积、表面和/或曲线。
- 单击 (框线选择)按钮以激活此工具。单击显示的第一个点之后,该工具将绘制一个矩形,单击第二个点时将完成矩形的绘制。

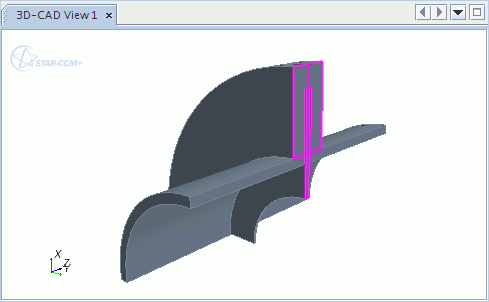

- 按 <Esc> 取消绘制过程。生成的选择将在显示中高亮显示。在如下图所示的示例中,该设置用于 3D-CAD 视图场景中的曲线。
- 如果要取消选择区域,按住 Shift 键,然后单击 (框线选择)按钮并选择特定区域。
按区域选择
使用该方法,可以通过单击并拖动来创建一系列连接点,从而绘制一个区域。该区域内的对象将被选中。
可以使用选择过滤器,控制该选择是否包含体积、表面和/或曲线。
- 单击 (区域选择)按钮以激活此工具。每次在显示中单击时均会添加一个点,该点通过段连接到上一个点。
- 右键单击最后一个点以完成区域。

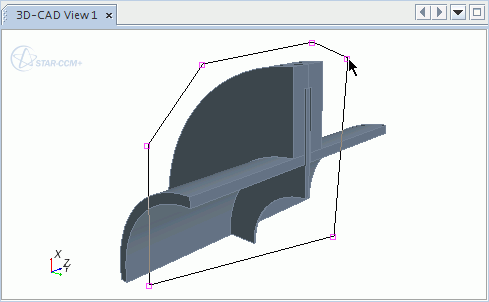

- 按 <Esc> 取消绘制过程。生成的选择将在显示中高亮显示。在如下图所示的示例中,该设置用于 3D-CAD 视图场景中的表面和曲线。
- 如果要取消选择区域,按住 Shift 键,然后单击 (区域选择)按钮并选择特定区域。
选择位于其他对象后面的对象
使用该方法,可以选择被遮挡的对象。它在 CAD 和常规可视化场景中可用。要选择位于其他对象后面的对象:
- 单击选择工具栏中的“Select Hidden Object(选择隐藏对象)”按钮。
- 要将隐藏对象添加到现有对象选择,先按住 <Ctrl> 键,然后再单击场景。
- 在场景中单击要选择的零部件的大致位置。
此操作相当于“发出一条光线”(垂直于视图)。只有该光线接触到的对象可供选择。
- 使用鼠标滚轮或箭头键遍历对象选项。
对象高亮显示为绿色意味着该特定零部件可供选择。对象高亮显示为黄色意味着该对象之前已被选中,再次选择会取消选择。
注 在迭代模式下,允许旋转场景。此功能用于沿该光线检查结果的顺序。 - 要选择对象,按 <空格键>。
- 要将对象添加到选择,在按住 <Ctrl> 键的同时发出另一条光线。
过滤选择
如果正在模拟的对象中具有各种不同的零部件,则可根据曲线、表面或体积过滤选择。
这样一来,在显示中执行鼠标操作时,仅选择指定的零部件类型。

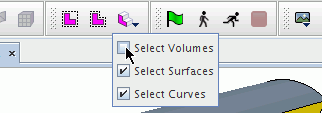

单击 (选择过滤器)按钮。这将激活一个菜单。
通过勾选选项旁边的复选框,可以指定所选零部件的类型。由于选择体积时,始终会同时选择曲线和表面,因此该菜单中的选项将根据勾选的复选框自动更改其选择,从而提供以下各种可能:
- 体积
- 表面
- 曲线
- 表面和曲线
对于特定的零部件类型,这些项的含义将因访问的显示类型而异:
- 对于 3D-CAD 视图:
- “体积”是 3D-CAD 体。
- “表面”是 3D-CAD 体的面。
- “曲线”是 3D-CAD 面的边。
- 对于显示几何零部件的几何视图:
- “体积”是几何零部件。
- “表面”是零部件表面。
- “曲线”是零部件曲线。
- 对于显示区域和边界的视图:
- “体积”是区域。
- “表面”是边界。
- “曲线”是零部件曲线。

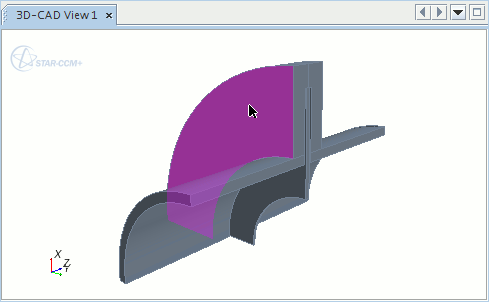

该过滤器还会控制左键单击操作如何选择对象。例如,如果设为仅选择表面,则单击零部件将仅选择表面。

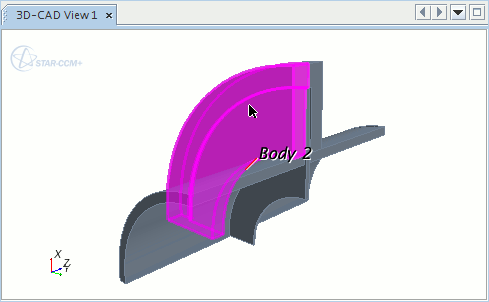

但是,如果指定选择体积,则单击完全相同的位置时将会选择体积。
