将网格数据转换为 CAD

在许多情况下，几何信息以网格数据的形式提供。要更改 Simcenter STAR-CCM+ 中的网格数据，首先将此数据转换为精确的 CAD 几何。

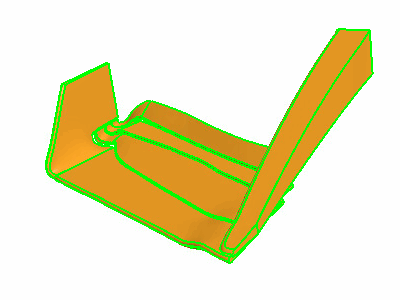

将网格化数据转换为 CAD 几何后，可以根据需要在 Simcenter STAR-CCM+ 中对导入的表面进行网格重构。网格至 CAD 工具可以处理任何大小的数据，但是，除非包络质量非常高，否则此工具不适用于将 Simcenter STAR-CCM+ 中生成的曲面包络转换为 CAD 体。

“网格至 CAD”算法不断改进。

要产生最佳结果：
  • 对于包含尖角的网格化数据，创建部件曲线并将几何拆分为单独的块。有关更多信息，请参见操控部件表面。
  • 如果输入网格不均匀，则在使用网格至 CAD 工具之前使用 Simcenter STAR-CCM+ 中的“表面重构”对几何进行网格重构。
  • 要缩短计算时间，使用所需质量的最低复杂度值。
  1. 导入所需的 .inp 或 .stl。

    要成功导入 .inp 文件，确保关联的 .cel 和 .vrt 文件与 .inp 文件位于同一文件夹中。有关更多信息，请参见将几何导入 3D-CAD 模型。可以将网格至 CAD 工具应用于任何格式的网格，但可能需要进一步的预处理才能获得有效结果。有关体预处理的更多信息，请参见使用体。

  2. 要将网格体转换为 CAD，使用以下任一方法：
    • 右键单击所需的网格体，然后选择 网格至 CAD。
    • 在 3D-CAD 视图场景中，选择所需的体，然后单击并选择 网格至 CAD。
    • 在特征工具条中，选择 （体特征）并选择网格至 CAD。
  3. 在网格至 CAD 对话框中，指定所需设置，然后单击确定。


    执行时，网格至 CAD 功能将网格数据拆分为单独的体，然后使用集成的“网格至 CAD”算法将数据转换为 CAD 体。进度条指示正在转换的体。对于多个输入体，进度条指示当前正在转换的体。请参见网格至 CAD 选项。

网格至 CAD 选项

网格至 CAD 对话框中提供以下选项：

网格输入
指定要转换为精确 CAD 体的网格体。
复杂度
定义转换的模型的分辨率。“网格至 CAD”算法使用复杂性值来计算为模型生成的四边形单元的数量，计算公式如下：
Q u a d ⁢ E l e m e n t s ⁢ = 2000 (   C o m p l e x i t y 2 )
生成的四边形单元用于将网格体转换为精确的 CAD 体。
其范围为 1 到 15。如果指定值为 1，则使用最低分辨率，而如果指定值为 15，则使用最高分辨率（因此处理时间可能较长）。
复杂度值将单独应用于所有输入。例如，如果要使用复杂度 4 转换五个网格体，则每个体都应用了复杂度 4。
网格重构
激活时，使用“网格至 CAD”网格重构对输入体进行网格重构。停用时，使用原始输入网格。
如果表面网格均匀且包含不同网格单元尺寸之间的平滑过渡，则不需要网格重构。
