搜索工具参考

搜索工具面板分为三个部分：输入定义、搜索条件和结果。在结果部分，可以浏览由搜索标识的实体之间的内容。

设计过滤器：输入选项

定义选择模式和输入或对象类型。

选择模式
整个 CAD 模型将搜索应用于整个 3D-CAD 模型。
选定实体将搜索应用于您在“对象类型”下的“选择”框中所做的选择。此选项将激活“对象类型”字段，其选项与“输入类型”的选项相同。首先，设置“对象类型”，然后选择此选择。
过滤器 选择现有过滤器的输出作为当前搜索的输入。
输入/对象类型

输入类型：定义要应用搜索的实体的类型。此类型可以不同于对象类型，但仅适用于相同级别或更低级别的类型。

对象类型：定义在选定实体模式的选择中包含的对象类型。

选择要应用搜索操作的实体的类型：
  • 体组
  • 体
  • 面
  • 边
  • 顶点

搜索条件

搜索可用于根据特定条件或几何相似性来查找实体。

条件默认情况下，此选项处于选中状态，可用于使用下拉列表创建一组谓词。请参见谓词。
查找类似选中后，可通过搜索工具在几何上查找类似部件。
（几何属性）根据几何属性搜索实体。
（颜色）根据颜色搜索实体。
（分组）通过应用种子输入的连接性信息来改进搜索结果，以标识具有相似连接性的结果。对于边，这意味着标识形成闭环的边。对于面，检查过程将查看相连面的数量。
分组选项仅支持面和边。分组选项的一些限制包括：
  • 对于边，该选项仅支持简单的相连边链。如果种子输入边中有多个边链，则分组过程中止。

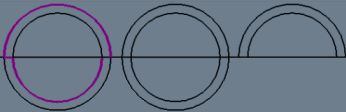

  • 在 T 形接头场景中选择边链时，可能会遇到意外结果。下图显示形成边链时有多个解的示例。在这种情况下，分组功能返回的结果不明确。

  • 根据面进行搜索时，如果查找相似结果中的面具有的相连面比种子面更多，则分组过程中止。
搜索容差长度

可用于指定搜索准则的容差值。比较拓扑时，搜索容差选项对于改进搜索结果非常有用。

例如，如果在搜索以查找特定长度的边时为长度指定容差，则搜索工具将查找定义容差内与长度准则匹配的所有边。

容差值可以是相对或绝对值。

面积
体积
面积
线性 (m)可用于指定计算容差以与任何搜索准则结合使用。

例如，如果要检查两个点是否重合，可以使用线性容差来帮助搜索。

近端面角度 (deg)在紧密接近中搜索面时，可以使用此容差允许偏离精确平行或同心关系。为了进行紧密接近检测，如果面之间的夹角在此容差范围内，则将这些面视为平行。
恢复默认值用于恢复默认设置。

谓词

谓词类型运行对象运算符
长度
根据其长度搜索面或边。选择一个面时，它会测量面的内部循环和外部循环。因此，如果面的中心有一个孔，则除了外部循环/周长外，搜索还会考虑孔的边。

面

边

低于

高于

介于之间

不在两者之间

等于

不等于

面积
根据体或体组中面的面积总和搜索体或体组。根据面积搜索面。

体

体组

面

体积
根据体积搜索体，根据组中体的体积总和搜索体组。体积计算中忽略体组中的片体。

体

体组

半径
根据输入半径标准搜索面或边。可以使用此谓词在模型中查找管和线。

对于面，支持圆柱、球形和环形类型。对于环形面，仅检查次要半径。

对于边，支持圆柱和椭圆类型。对于椭圆边，仅检查主要半径。

面

边

容差

容差边是实体或片体两个相邻面之间的公共边，由在阈值容差邻近度范围内的两条几何曲线组成，每个面一条。几何曲线以拓扑方式表示单条边，3D-CAD 将这两条几何曲线的定界管区内的任意点都视为公共边上的点。在网格化过程中，3D-CAD 使小平面边成为共形边，使表面沿边是水密的。

同样，几何部件可以包含容差顶点。在有些位置，常规边或容差边端点不是通过某个公共点相连，而是位于阈值容差定义的影响球内，3D-CAD 会将这些点视为单个节点，并使用相同的坐标值。在网格化过程中，影响球内的所有点将合并以避免任何泄漏。

当看到偏离或锯齿状的边或发现顶点位置不是您期望的精确位置时，使用此谓词。然后，可以将结果用作优化边修复工具的输入内容。请参见优化边。如果修复工具无法修复问题，可以尝试通过重构局部几何来提高质量。在某些情况下，必须重新访问原生 CAD 系统才能以更高的精度重新生成部件。

边

节点

X 边界
Y 边界
Z 边界
可用于根据 X、Y 或 Z 方向上的边界坐标的最小或最大范围搜索实体。例如，如果指定 X 边界：体大于 0.0 米，则搜索将查找最小 X 坐标大于 0.0 米的所有体。

在查询面板中选择“X 边界”、“Y 边界”或“Z 边界”选项时，场景中出现平面，分别表示沿全局 X、Y 或 Z 轴到原点的距离。要设置 X、Y 或 Z 边界的值，沿平面法线的正方向或负方向拖动平面。要隐藏或恢复边界平面，激活视图边界平面。选择介于之间或不在两者之间选项时，将显示两个平面以表示搜索范围的限制。

要查找限制在特定边界框内的实体，可组合此谓词的多个实例。

体

体组

面

边

节点

接近
根据设定的距离指定在紧密接近中搜索所选类型的实体。这些实体可以属于不同的体或属于同一体（体内搜索）。体内搜索可用于检测体内的小间隙或偏差。

如果一个体/面只有小部分与另一个体/面紧临接近，则搜索工具可能无法找到这些对。

对于面对，还可以指定近端面角度，表示面在此角度容差范围内将视为平行。

体对

面对

边对

节点对

体内面对

体内边对

体内节点对

功能
根据设定的尺寸指定搜索圆角或孔。
根据设定的容差值搜索长薄片面。然后，可以将此过滤器用作移除长薄片面修复工具的输入内容。请参见移除长薄片面。
根据设定的角度指定搜索楔形或切口。

圆角半径

孔直径

长薄片宽度低于

介于之间

楔形角

切口角度

低于

介于之间

等于

名称
用于根据其名称或其任何部分搜索实体。对于体组，仅考虑体组的名称，而不是其中的体的名称。

体

体组

面

边

节点

包含

不包含

匹配

不匹配

开始是

开始不是

结尾是

结尾不是

标签
可用于搜索包含（或不包含）特定标签的拓扑实体。

体

体组

面

边

包含

不包含

形状
用于在选择面时搜索以下形状：
  • 平面
  • 圆柱
  • 圆锥
  • 球形
  • 环形
  • B-表面
用于在选择边时搜索以下形状：
  • 线性
  • 圆形
  • 椭圆
  • B-样条

面

边

是

不是

冲突
通过体对，可以搜索以下类型的冲突：
  • 干涉：搜索互相干涉的对。
  • 集台：搜索彼此接触的体对。对于此搜索找到的对，当您将其压印到一起或将其传递到部件时，将创建接触。
  • 空间范围：搜索完全包含在另一个体中的体。
对于面对，冲突类型为：
  • 相交：搜索彼此相交的面。
  • 重叠：搜索彼此重叠的面。
  • 重合：查找接触块（压印后两个体之间的公共面）。

体对

面对

是

不是

故障
在几何中搜索无效实体。
在面存在故障的情况下，可以搜索边界表示 (B-rep) 和网格化（小面）错误。可以为面故障选择以下条件：
  • 无效几何：搜索具有 B-rep 错误的面。
  • 无效小面：用于搜索具有网格化错误的面。
  • 缺少小面：用于在复杂模型中搜索 Parasolid 网格化故障。
对于体或边存在故障的情况，任何错误均完全基于 B-rep。只能选择：
  • 无效几何：搜索无效体或无效边。

体

面

边

是

不是

分类
搜索属于指定分类的几何有效实体。
对于体，谓词如下：
  • 纯色
  • 片体
  • 小平面实体（网格实体）
  • 小平面片体（网格片体）

对于边，可以选择以下某一类别：

  • 自由，表示搜索工具可以查找自由边（只有一个相连面的边）。

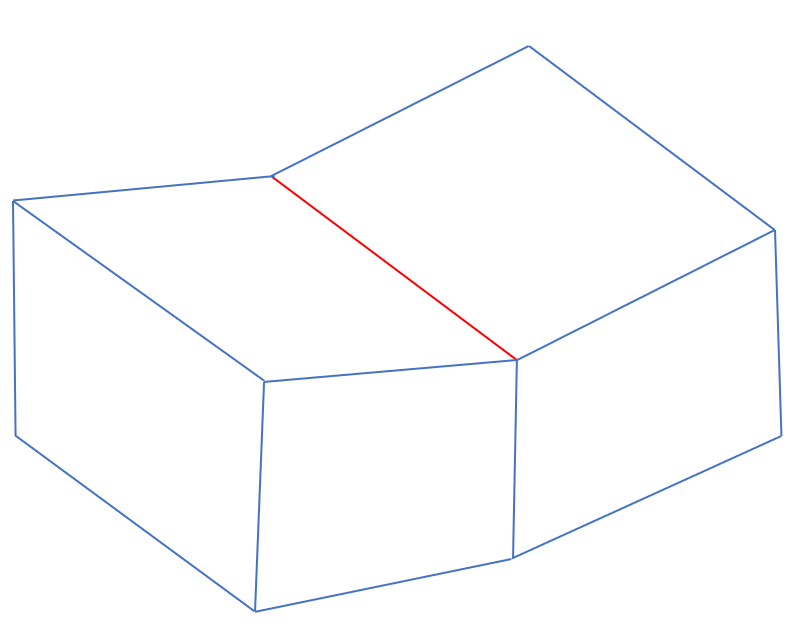

  • 凸，表示搜索工具可以查找凸边。

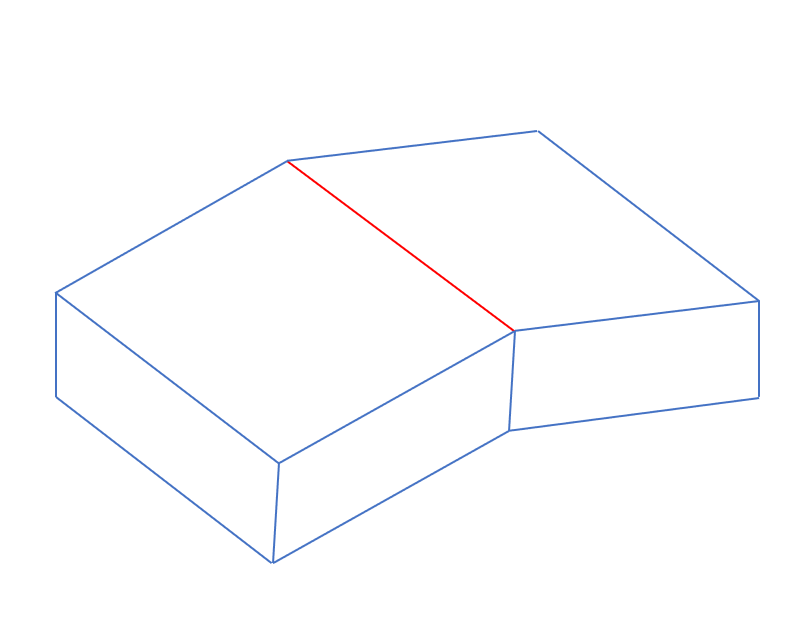

  • 凹，表示搜索工具可以查找凹边。

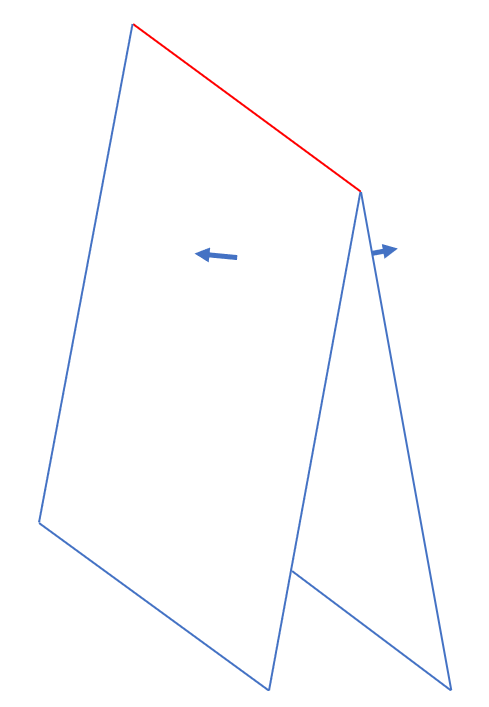

  • 刀凸面

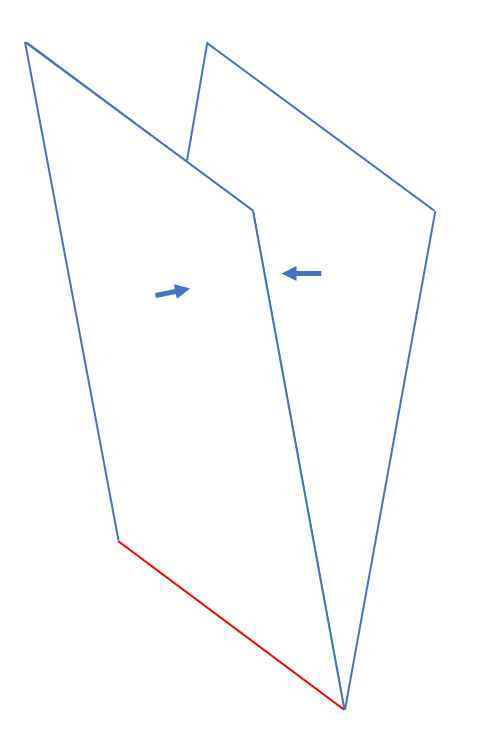

  • 刀凹面

对于面，类别为空隙区域，该情况下可查找用于封闭空隙区域或空穴的面。可以使用此谓词查找深藏在体内的空穴。

体

边

面

是

不是

过滤运算符

创建过滤器时，可以使用运算符组合多个搜索词。

运算符描述
AND根据起始输入单独评估每个谓词，然后生成最终结果作为所有谓词输出的交集。
或单独评估每个谓词，如果满足任何输入条件，则返回匹配项。
PIPE为谓词创建管道（PIPE 是 pipeline 的简写），其中第一个谓词的输出用作第二个谓词的输入，依此类推。

结果

使用以下选项可在表格列表中创建过滤器、进行选择或显示结果。

颜色选择器 用于选择用于查看结果的首选颜色。


设置透明度 		为图形窗口中当前处于活动状态的结果实体分配透明度。
导航按钮 用于在结果中导航。还可以使用 <向右> 和 <向左> 箭头键从一个结果移动到下一个结果。<向上> 和 <向下> 箭头键用于查看第一个结果和最后一个结果。
隔离结果 激活时，3D-CAD 会隐藏除了属于特定结果的对象之外的所有对象。例如，浏览实体对时可以执行以下操作：
  1. 激活隔离结果
  2. 为该对中的每一项选择首选颜色

如果一个对是重叠的，则可以为该对中的一个或两个实体激活“设置透明度”。

重置视图可用来在图形窗口中重新定位视图。
创建
过滤器选中后，结果存储在过滤器中，可在 3D-CAD 树的设计过滤器节点中访问。
选择将结果存储在选择中，可在 3D-CAD 特征中立即使用。

下表汇总了可用于结果表的属性。

表可用来在表格列表中显示结果并与结果交互。
（设置透明度）为图形窗口中当前处于活动状态的选定结果实体分配透明度。
（交换结果对颜色）可用来在表中具有对时交换颜色。
（隔离所选结果）隐藏除表中选定对象之外的所有对象。
（将视图重置为选定结果）自动重定位场景视图以显示所有选定的项。
（在表中显示实体群集）将表组织为相互连接的对象的群集。
（执行过滤器以刷新表中的结果）可用来重新执行过滤器以刷新表中的结果。
（激活特征菜单）可以将结果用作 3D-CAD 特征的输入内容。
