为特征选择对象

在 3D-CAD 特征的特定对话框面板中，对象选择器用于在创建或编辑特征时从树视图中选择对象。

  1. 选择创建或编辑特征：
    • 在 3D-CAD 视图场景或 3D-CAD 模型树中，选择一个或多个体、体组或设计过滤器，然后右键单击并选择一个特征。
    • 在 3D-CAD 特征树中，右键单击特征节点下的现有特征，然后选择编辑。

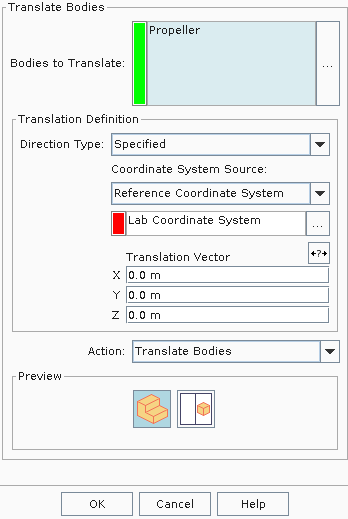

    此时将显示特征面板。以下屏幕截图显示了平移体的示例。

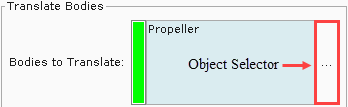

  2. 要访问对象选择器，单击选择框右侧的 （Open Selector(打开选择器)）按钮。

    下面的屏幕截图显示了单击位置的示例。



    在某些情况下，如果选择器无法提供任何可使用的对象，则系统将禁用对象选择器按钮。

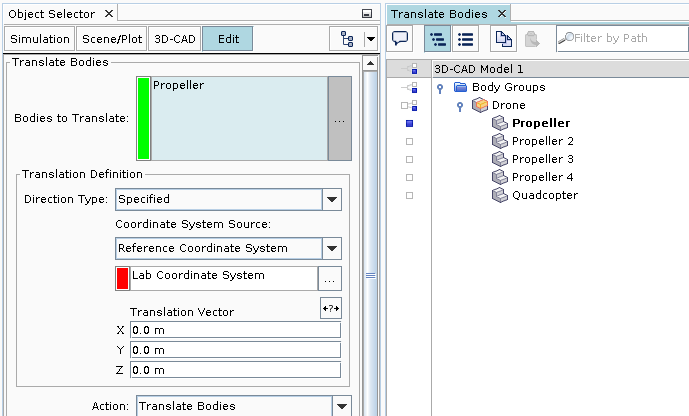

    对象选择器树显示在平移体面板与 3D-CAD 视图场景之间。

    对象选择器树中包含适用于相应选择小部件的对象。在 3D-CAD 视图场景中选择或取消选择对象时，会自动更新对象选择器树中的选择。对象选择器中不支持边选择和面选择。

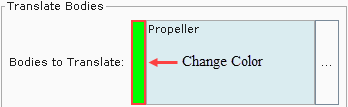

  3. 要自定义对象选择的颜色，单击选择框左侧的颜色。


    此时将显示颜色对话框，可以从中选择其他颜色。
  4. 要关闭对象选择器面板：
    • 再次单击 （Open Selector(打开选择器)）按钮。
    • 在特征编辑面板中单击确定或取消。
