分割和修剪草图实体
可以通过分割重叠草图实体并删除不需要的段来修剪这些实体。 当使用修剪分割操作时，将在首先选择的实体与随后选择的草图实体的相交处执行分割。 用于分割的草图实体可与目标完全重叠，或者具有位于目标上的点。
| 注 | 当分割圆时，将产生两个圆弧，因此它必须至少在两个点处与分割实体相交。 分割椭圆时，必须执行相同操作。 |
要分割草图实体：

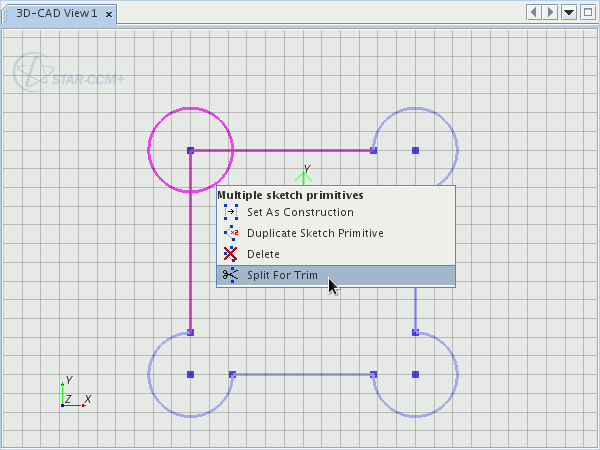

- 在 3D-CAD 视图场景中选择目标草图实体（以下屏幕截图中高亮显示的圆）。
- 按住 <Ctrl> 键并选择要用于分割目标的草图实体（下面高亮显示的两条垂直线）。
-
右键单击任何选定的实体，然后选择修剪分割。

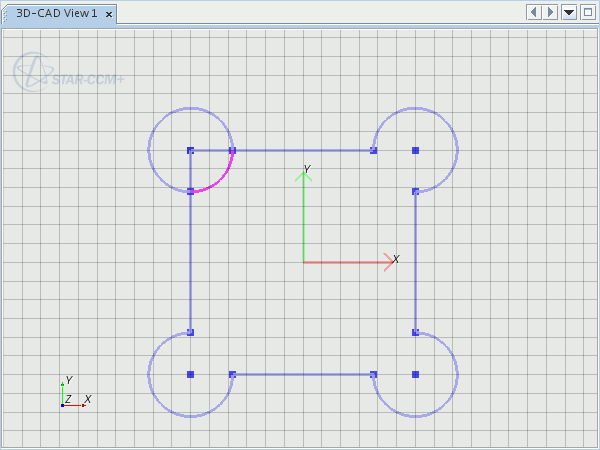

目标草图实体将在相交点处分割。 与目标草图实体相交的实体保持不变。 可以使用删除操作修剪任何不需要的实体，例如下面的高亮显示的弧。 要完成下面的草图，可以通过在每个操作中将圆弧用作分割实体，以使用修剪分割分割每条垂直线。
在使用修剪分割操作后，最好检查点之间的连接。 要在分割操作后检查点是否连接：
- 单击相交点，并将其拖到一侧。
- 如果在移动点时两个草图实体出现分离，则在这两个点之间应用重合约束，以形成封闭的草图。 可以将该点拖回到草图平面的现有点上；将自动应用重合约束。
在执行修剪分割操作时，附加至草图实体的尺寸将丢失。
