查看原始草图状态

原始草图状态用于指示草图的有效性。此功能可用于查找草图的问题（如草图中的小间隙或重叠的原始草图），这些问题可能难以察觉并且在后续生成流程中返回错误。

颜色/状态及其对应含义的列表显示如下：

状态	描述和示例

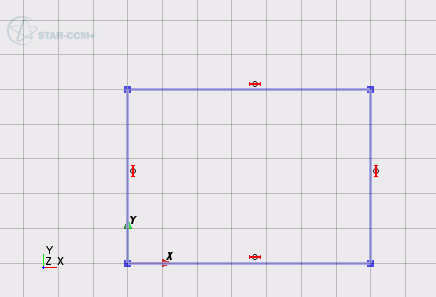

蓝色草图实体	表示原始草图约束不足。

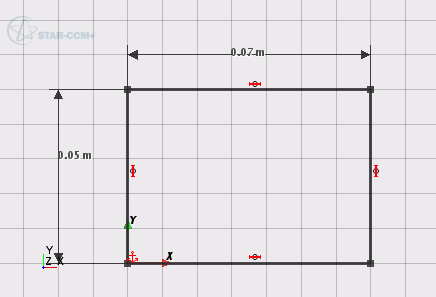

黑色边和节点	表示已完全定义原始草图。

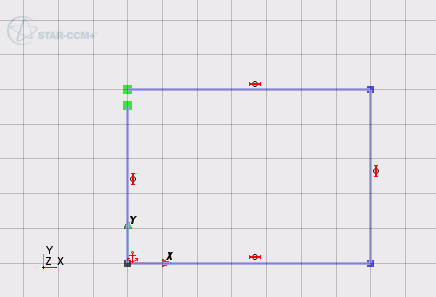

绿色节点	表示草图轮廓为开放式的点。

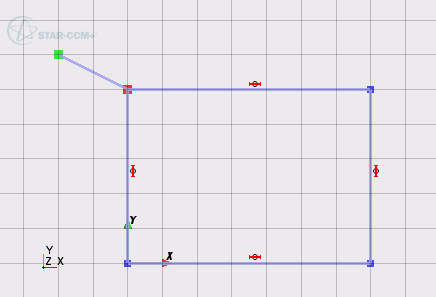

红色节点	表示节点为非流形的点（由两个或更多个草图实体共享）。

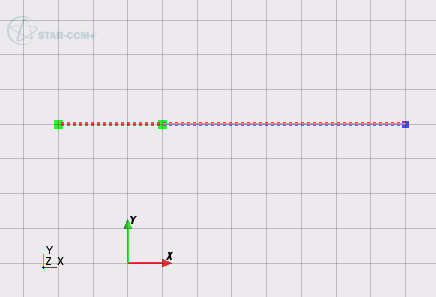

红色虚线边	表示有两个或更多个重叠的原始草图。只有其中一个原始草图会以红色虚线显示。

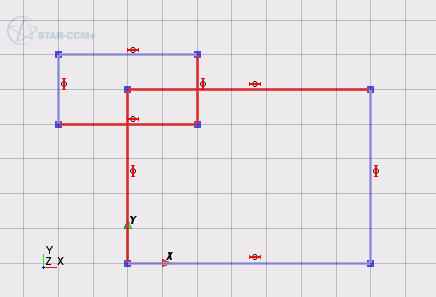

红色边	表示相交的原始草图。

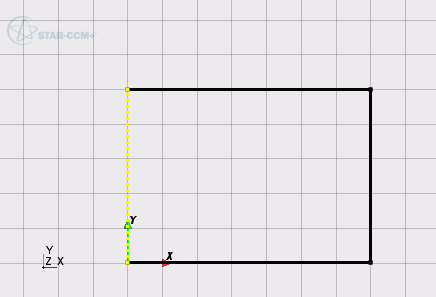

黄色草图实体	表示原始草图过度约束。
