创建草图

创建草图通常是创建固体的第一步。草图与平表面关联，这些平表面称为草图平面。

要创建草图：

  1. 确定要在哪个平表面上创建草图。此平表面可以是一个默认草图平面、之前创建的转换草图平面或现有体的表面。

    请参见草图平面。

  2. 在选定的表面上激活草图工具。使用的方法取决于表面的类型：
    • 对于默认草图平面或转换草图平面，在特征树中右键单击相应的特征节点，或在图形窗口中右键单击实际特征，然后选择创建草图。
    • 对于现有体的面，在图形窗口中右键单击相应的面，然后选择创建草图 > 在面上。
    • 要将草图放置在现有体的面中心，在图形窗口中右键单击相应的面，然后选择创建草图 > 在面中心。

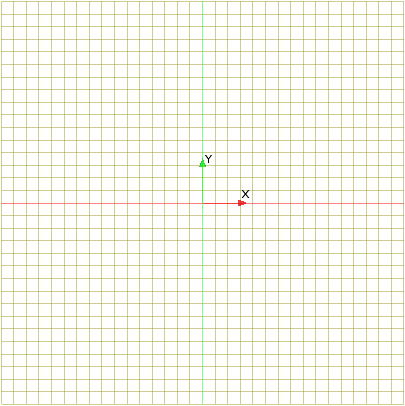

    草图面板显示在窗口的左侧。草图面板包含创建草图实体和显示选项框。图形窗口中会显示一个带有局部 X 和 Y 轴的草图网格。

  3. 使用显示选项框中的工具控制图形窗口中草图环境的外观。请参见草图显示选项。
    要使 3D-CAD 视图场景垂直于草图平面，单击 （查看草图平面法向）。
    如果随后在草图模式下旋转或移动场景，可以通过单击 （查看草图平面法向）返回到普通视图。
  4. 使用创建草图实体框中的工具创建草图。请参见草图实体参考。

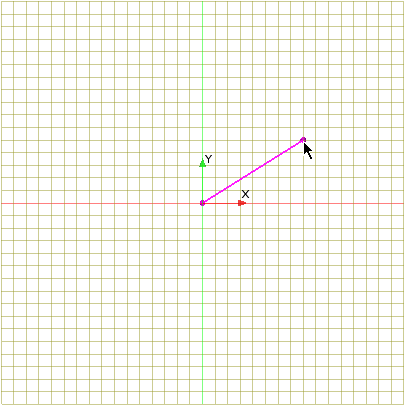

    在 3D-CAD 中绘制草图时，实体的颜色会随其状态而发生变化。活动实体显示为紫色。

    通过单击使实体定型时，颜色将变为蓝色。如果 CAD 模型有多个 2D 或 3D 草图，则活动的草图体素为蓝色，其余背景草图显示为暗玫瑰色。

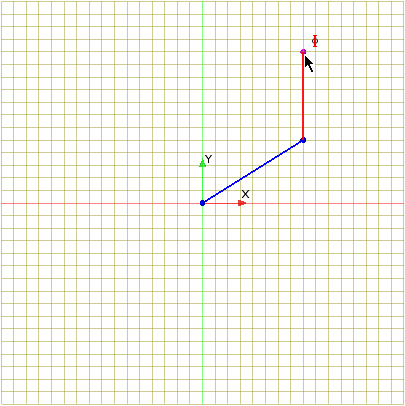

    在绘制草图时，3D-CAD 将以互动方式应用一些约束。例如，在垂直方向上绘制的线将显示为红色并捕捉至该方向。通过单击在该位置绘制线时，会自动添加垂直约束。

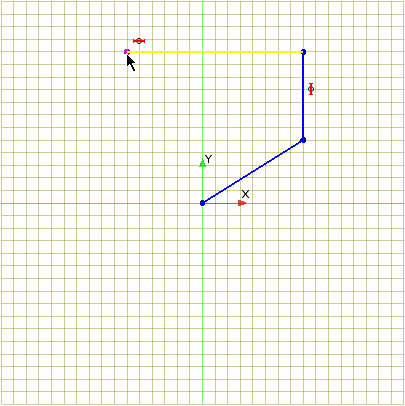

    同样，在水平方向上绘制时，实体将显示为黄色并且会添加水平约束。

    其他互动约束包括相切约束、平行约束、重合约束和垂直约束。

  5. 添加进一步的约束，使草图实体相对于彼此固定到特定的位置。请参见约束草图。
    某些约束要求先选择多个草图实体，然后它们才会显示在右键菜单中。
    有关约束类型的完整列表，请参见约束类型。

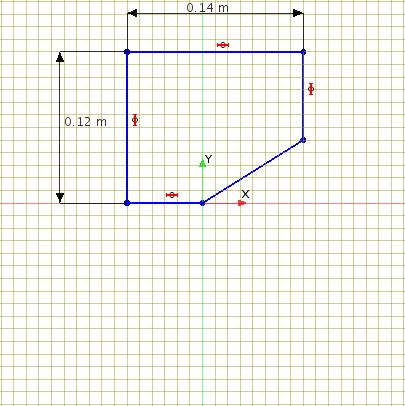

  6. 使用恒定大小或参数表达式标注草图的尺寸。请参见标注草图尺寸。


  7. 如果草图实体与其他对象重叠或被其隐藏，则使用深度选择器循环浏览各实体，然后选择所需实体。请参见选择草图中的隐藏实体和被遮挡的实体。
  8. 完成草图后，在草图面板中单击确定。
    一个草图节点会添加到特征树。可以使用草图节点编辑和复制现有草图。
要编辑现有草图：

  1. 右键单击相应的草图节点，然后选择编辑。
    此操作会自动将 3D-CAD 模型回滚到选定草图并激活草图模式。
  2. 使用草图面板中提供的工具修改草图。可以创建、编辑和删除草图实体。
  3. 单击应用确认所做的更改并退出草图。

如果所做的更改导致无法正确重建模型中的任何特征，则受影响特征的特征状态将会更改。要解决此问题，更新模型或编辑受影响的特征。

要复制草图：

  1. 右键单击草图节点，然后选择复制。

    一个完全相同的草图特征会添加到特征树。对面草图执行此操作时，会创建一个普通的草图特征。复制草图特征也会保留与该草图关联的所有设计参数。编辑设计参数会影响原始草图和复制的草图。
