使用构造实体

构造实体在草图中用来帮助完成草图绘制过程。 除非草图用于创建旋转特征，否则 3D-CAD 将忽略构造实体。

在使用草图的过程中，光标接近某个构造实体时将捕捉至该实体。 创建方法是将现有草图实体转换为构造实体，它们仅在草图模式下可见。 构造实体在草图中显示为虚线。

要创建构造实体：

1. 创建一个正常的草图实体。

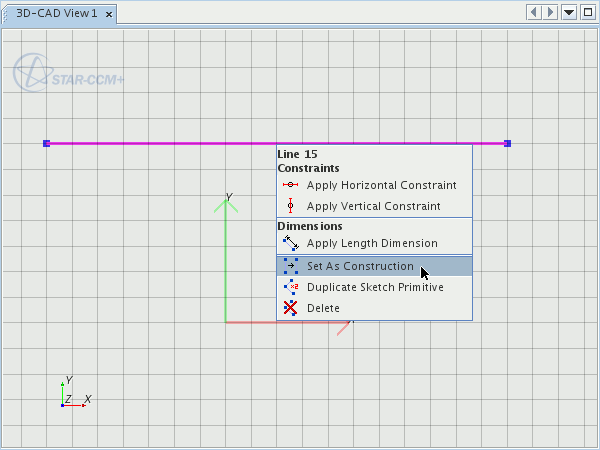

2. 在 3D-CAD 视图场景中右键单击该草图实体，然后选择设置为构造。



   注	按住 <Ctrl> 键可以选择多个草图实体。

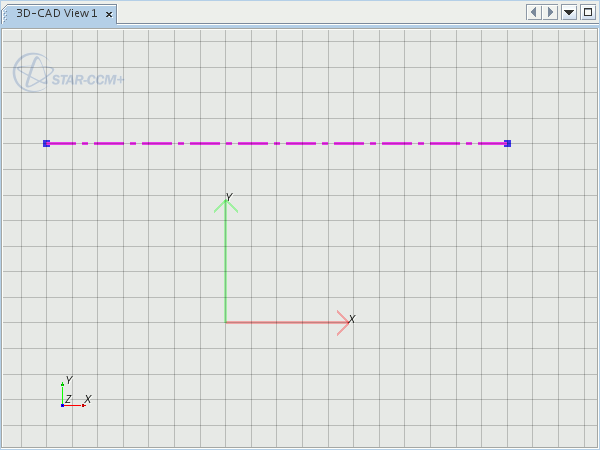

该实体将从实线变为虚线，表明它现在是一个构造实体。

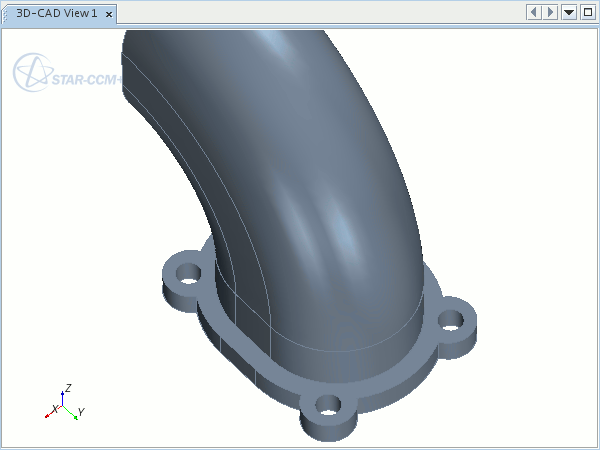

将构造实体用于旋转特征

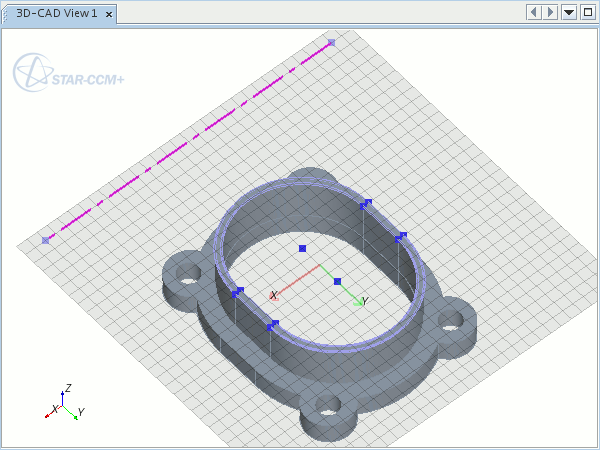

使用草图创建旋转特征或旋转剪切特征时，它必须至少包含一条构造线来定义草图旋转时所绕的轴。
