创建弧
创建椭圆弧
不能使用中心点或三点圆弧工具来创建椭圆弧。应通过分割椭圆来创建椭圆弧。
要构造椭圆弧：

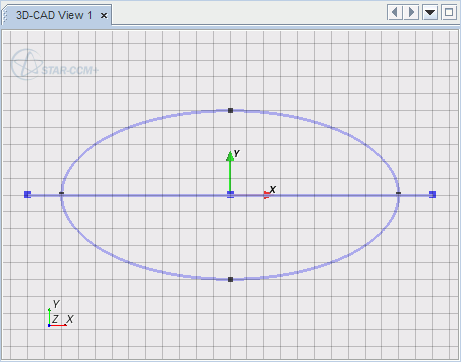

- 创建一个椭圆。
- 创建一个与椭圆相交于两点的草图实体。

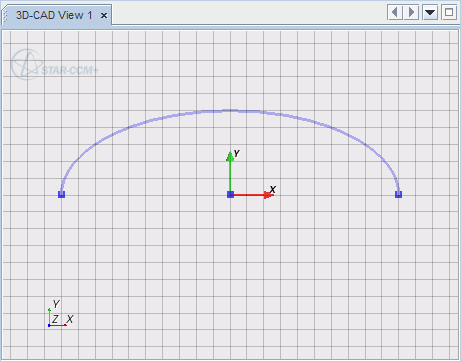

- 使用该草图实体通过“修剪分割”操作来分割椭圆。删除其余不需要的实体后，结果得到一个椭圆弧。
通过在草图上右键单击并选择“应用次要半径”或“应用主要半径”，可以对椭圆弧应用次要半径和主要半径尺寸。如果是在分割椭圆之前应用了次要半径或主要半径尺寸，则尺寸会保留，不过尺寸注释（和约束）会从场景中移除。应重新应用尺寸以查看注释并添加约束。
将弧转换为余弧
弧的余弧是在交换原始弧的起点和终点时获得的弧。如果原始弧是与所需弧反向绘制的，此功能非常有用。
要将弧转换为余弧：
- 在 3D-CAD 视图场景中右键单击弧，然后选择。
