创建草图圆角
选项用于将草图上两条线之间形成的角变圆。
一次只能在两条线之间创建圆角：这些线可以是两条直线、一条直线和一条曲线或是两条曲线。 这两条线可以不相连、相交或具有一个共同的端点。
要创建草图圆角：
- 选择要创建圆角的两条草图线。

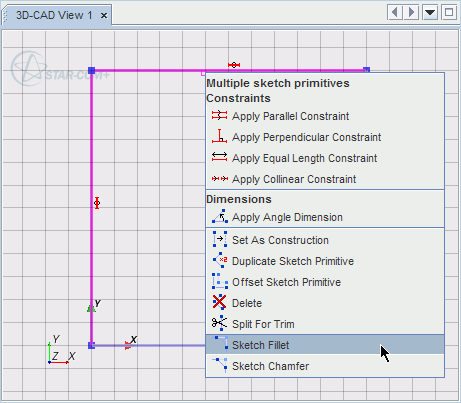

- 右键单击其中一条线，然后选择草图圆角。
此时将显示尺寸对话框。
- 在圆角半径文本框中输入圆角的半径。 可以将圆角半径定义为数值，也可以定义为使用设计参数的表达式。
- 如果设置设计参数并要显示该参数，应激活显示参数？
- 单击确定。

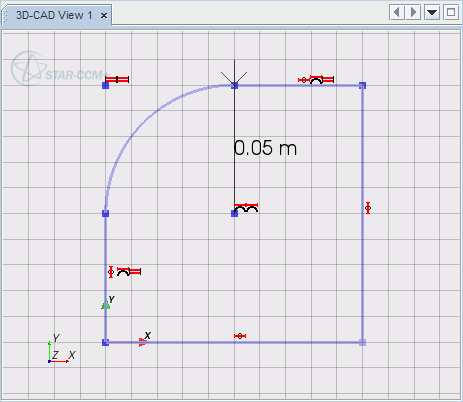

圆角将应用于选定的实体。
创建圆角时，会向草图中添加两组相切和重合约束， 也会创建半径尺寸。 可以编辑半径尺寸来控制圆角半径。
| 注 | 圆角半径必须小于最短草图线的长度。 |
可以使用草图原位对话框中的相应按钮来取消/重做草图圆角特征。
相交线

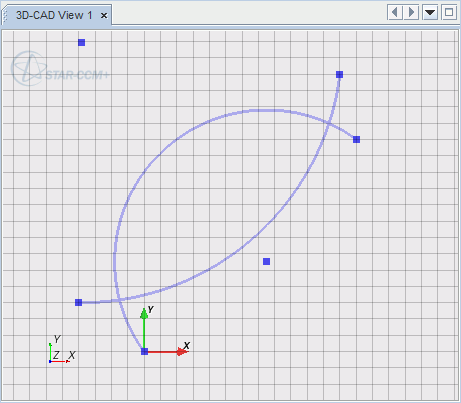

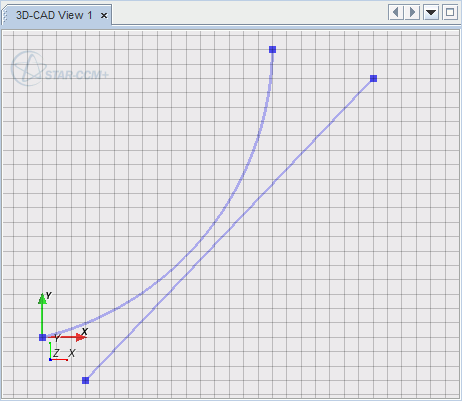

可以在相交线之间创建圆角。 Simcenter STAR-CCM+ 将保留选定线上最长的部分，在其交叉点创建圆角。 下图显示了此操作：

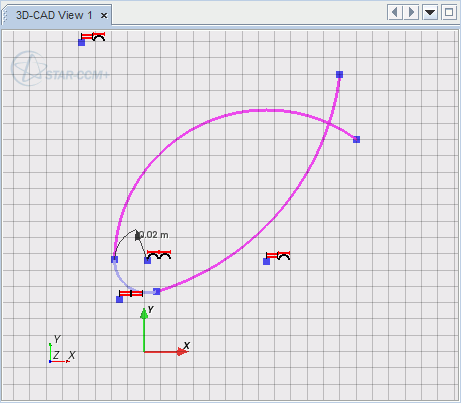

图中有两个圆角位置（即两个相交点），Simcenter STAR-CCM+ 选择的是下方的相交点，因为这样将保留较长的线段， 而丢弃相交线的其余部分：

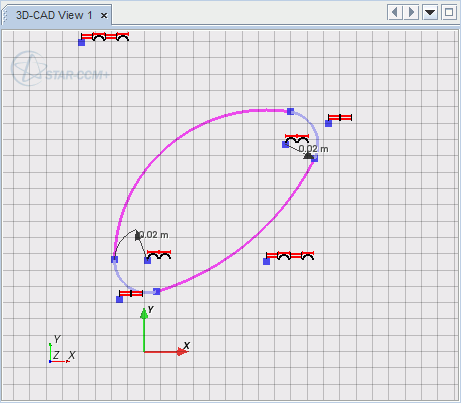

在此操作后，草图实体仍保持选中状态，以便您无需重新选择实体即可再次创建圆角。 在本例中，将创建第二个圆角来连接顶部的线：
不相连的线

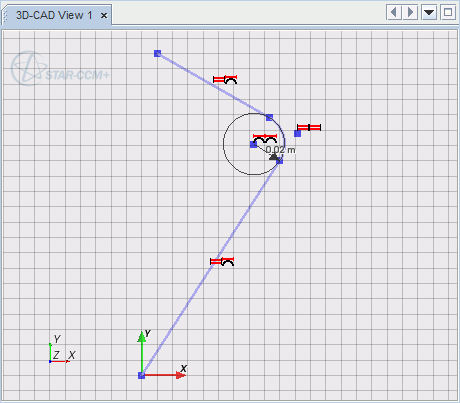

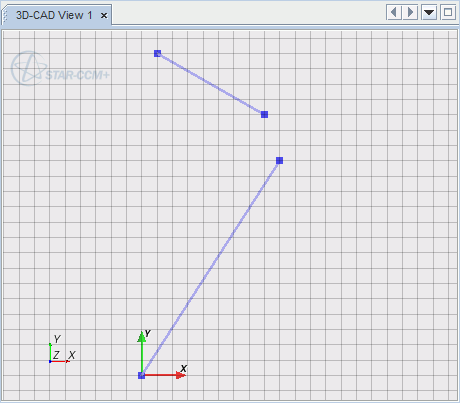

可以在不相连的线之间创建圆角。 Simcenter STAR-CCM+ 会将每条线延伸至与另一条线相交的点，在该位置创建圆角。 下图显示了此操作：
不相交线

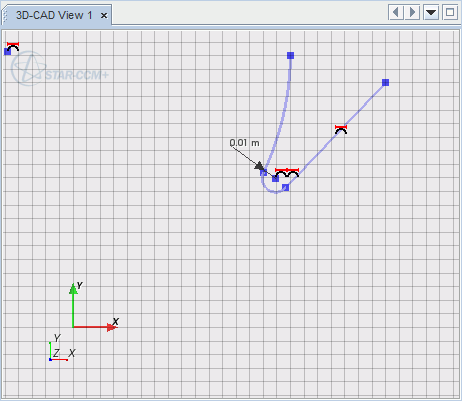

可以在两个不相交的草图特征之间创建圆角。 Simcenter STAR-CCM+ 将在可以保留特征的两条最长线段的位置放置圆角。

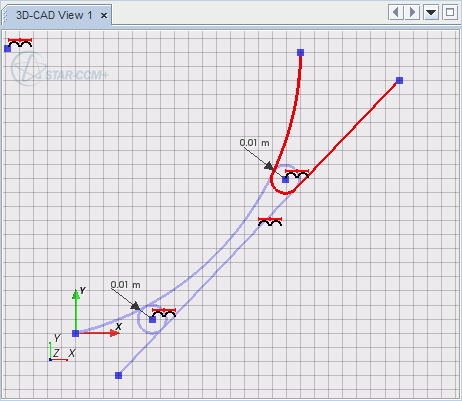

在以下示例中，有两个可以放置圆角的可能位置（根据指定的圆角半径）。 当圆角放在右上方时，将保留最长的线段，如红色高亮显示的部分：
因此，3D-CAD 将选择此位置，而丢弃其余线段：
