偏移草图实体

通过偏移工具，可以在草图平面内均匀位移草图实体。

激活偏移工具时，将进入偏移模式。 在此模式下执行的操作独立于在草图模式下执行的操作。 在偏移模式下，可以取消和重做操作。

可以控制每个操作中的偏移方向和偏移距离。 偏移操作与打开和闭合草图以及来自活动草图外部的投影实体兼容。 原始草图实体可以转换为构造线或保留原样。

要偏移草图实体：

  1. 在草图模式下，单击草图面板中的草图操作组合框下的 （偏移原始草图）。
  2. 在图形窗口中，选择所需的实体。
    要一次选择一个实体，单击鼠标左键。 要取消选择实体，右键单击实体。 要选择所有连接的实体，双击鼠标左键。
    可以利用一个偏移操作为某一偏移选择多个轮廓。
    选择实体时，3D-CAD 将自动向该实体应用当前偏移设置。 如果单个所选项完成闭合轮廓，则可以根据设置切换偏移方向。
  3. 在偏移原始组合框中，定义偏移属性：

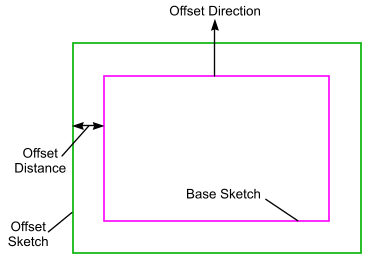

    1. 在偏移距离中，设置偏移基本实体的距离。
      此值控制基本草图实体与偏移草图实体之间的距离。 如果需要，可以将此值显示为设计参数。 请参见使用设计参数。
    2. 在偏移选项中，选择偏移方向：

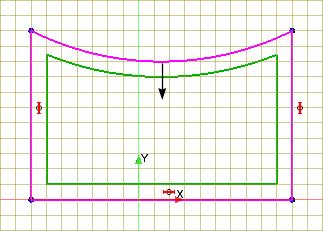

      • 向内 — 向内偏移基本实体。

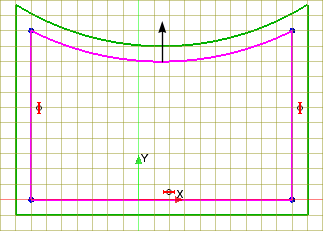

      • 向外 — 向外偏移基本实体。

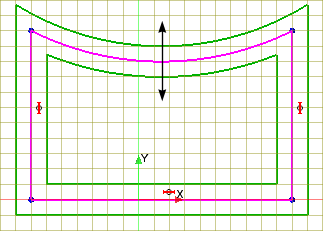

      • 双向 — 按设置量在基本草图两侧偏移基本实体。


      在闭合草图中，向内始终意味着闭合实体的内侧，而向外始终意味着闭合实体的外侧。 在打开的草图中，根据草图的方向（即，创建节点的顺序）设置偏移方向。 例如，考虑如下所示的情况：

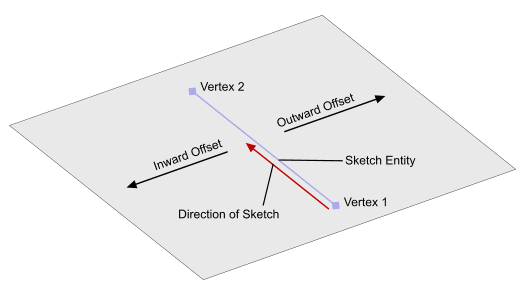

      如果在偏移选项属性设为向外的情况下创建偏移，则会导致在草图实体的右侧放置偏移，就像沿草图的方向查看一样。 如果偏移选项属性设为向内，则偏移会显示在左侧。

    3. 在端选项中，选择要如何填充相邻偏移实体之间的任何间隙。

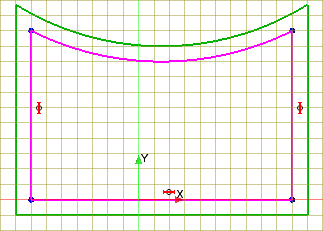

      • 扩展 — 将基本草图中的实体扩展到实体相交的点。

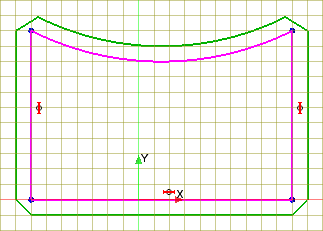

      • 斜角边 — 在相邻的偏移实体之间添加斜角边。


      • 圆形边 — 在相邻的偏移实体之间添加圆角。

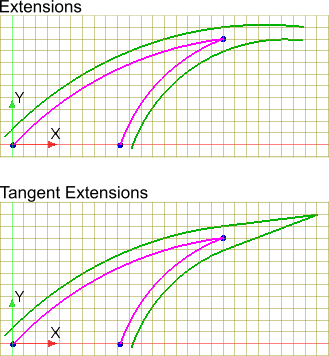

      • 相切扩展 — 使用替代方法扩展实体。 当扩展端失败时，使用此选项。 如果实体之间的角度不大，此选项可以远距离扩展偏移实体。


    4. 如果要将基本草图实体转换为构造实体，则激活制作基本构造选项。
  4. 单击确定完成偏移并返回到草图模式。
    系统将使用定义的设置偏移草图实体。 系统将向草图添加尺寸以约束偏移。 要更改偏移距离，双击尺寸并输入新值。
