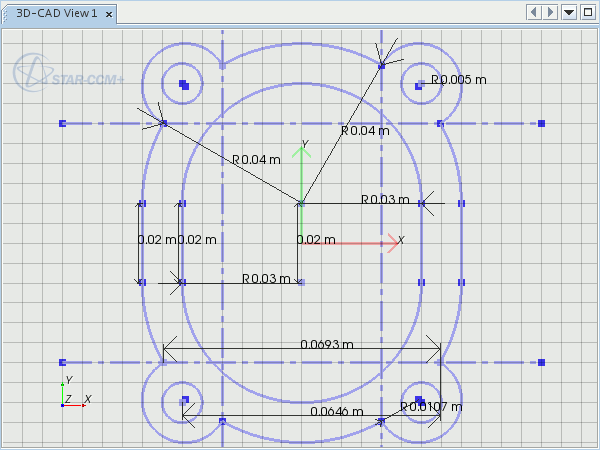

标注草图尺寸

尺寸用于控制草图中的大小、距离和角度。

对一个或多个草图实体应用尺寸时，会将大小、距离或角度固定为特定的值。 该值可以是一个数量，也可以使用设计参数来指定，只能通过编辑尺寸进行更改。
注3D-CAD 模型的几何精度存在数值限制。 不要应用小于 1 微米 (1.0E-6 m) 的尺寸。

要标注草图的尺寸：

  1. 在 3D-CAD 视图场景中，右键单击所需的草图实体，然后选择要应用的尺寸类型。 请参见尺寸类型。
  2. 在尺寸对话框中输入尺寸值。 可以通过直接在文本框中键入单位来指定单位。
  3. 要将尺寸显示为设计参数，应激活显示参数？
  4. 单击确定。
如有必要，可以隐藏草图中的尺寸，以使草图几何看得更清楚。 或者，也可以重新定位尺寸。
