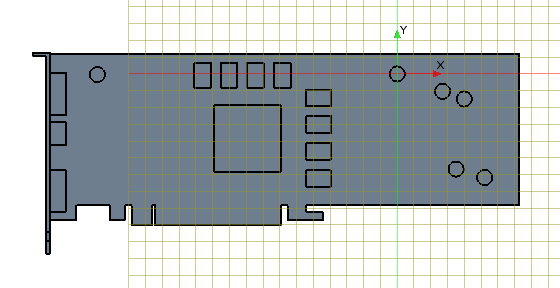

在 3D-CAD 模型上创建草图

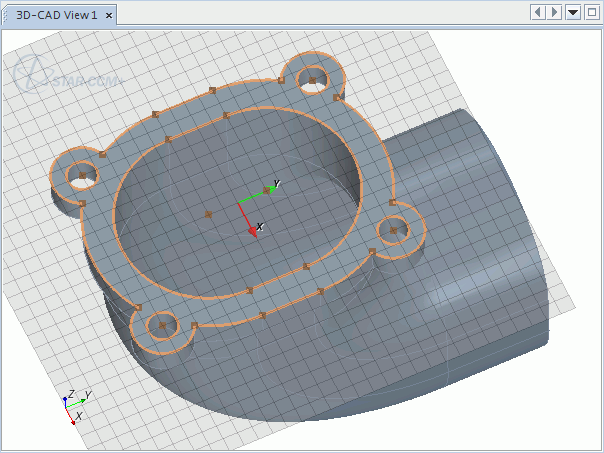

根据现有边创建草图

在 2D 草图中创建基于方程的曲线

可以通过提供 X、Y 坐标的表达式来直接定义曲线。使用表达式，可以将曲线点坐标定义为指定参数的函数。

要创建基于方程的 2D 曲线：

1. 为方程定义所需的间隔设计参数和标量设计参数（请参见新建设计参数）。

   对于曲线的每个分量，直接在方程基本曲线对话框中定义方程。为 x 和 y 分量指定的方程必须包含间隔设计参数。创建 2D 草图所需的设计参数有角度、一般和长度间隔参数。有关更多信息，请参见间隔设计参数。必须在方程中直接使用间隔参数。如果间隔设计参数是在单独的设计参数中定义的，则不会定义方程。

2. 在草图面板中，单击 （创建基于方程的曲线）。
3. 在创建基于方程的曲线对话框中，使用 Simcenter STAR-CCM+ 表达式语法以及插值点指定 X 和 Y 分量方程。

   间隔设计参数中指定的间隔范围根据指定的插值点数进行拆分。对于每个插值点，将使用指定的方程计算 x 和 y 坐标。如果使用更多插值点，Simcenter STAR-CCM+ 会以更高的精度定义曲线。在曲线的每个点之间，使用了样条插值来连接点。

   通过单击 （曝光设计参数），可以公开显示 x 和 y 分量方程。有关更多信息，请参见显示参数。如果公开显示某个参数，请勿在任何其他方程或标量设计参数中使用已公开显示的参数。

4. 如果需要，停用端点零曲率。

   如果激活该选项，该选项将创建端点处曲率为零的自然样条，否则样条的端点处将具有某种曲率。停用端点处零曲率选项后，将更好地创建 NACA 曲线和机翼曲线。

   有关所有基于方程的曲线属性的详细信息，请参见基于方程的曲线面板。

5. 要编辑曲线，在 3D-CAD 视图场景中，右键单击曲线并选择编辑方程曲线。
6. 要完成 2D 草图，单击确定。

在面中心创建草图

可以选择在现有体上某个面的中心放置一个草图。系统会计算面的中心并将原点置于该位置。
