阵列偏移草图

在草图模式下，阵列偏移工具用于根据一组源实体创建一连串位移草图实体。

阵列偏移工具通常用于生成电池芯棒或电机线圈的绕组层。激活阵列偏移草图工具时，将进入一种模式，可在其中指定阵列数、阵列方向（向内或向外）和偏移距离。

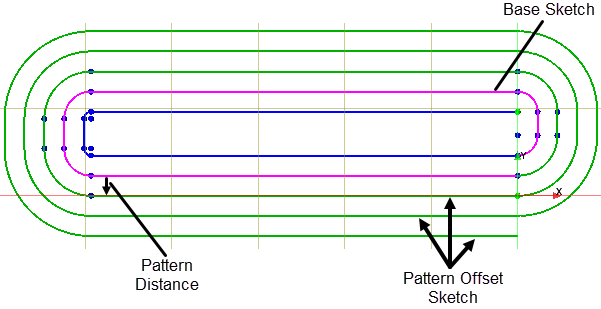

下图显示以紫色高亮显示的基础草图和以绿色高亮显示的阵列偏移。注意如何设计基础草图才能使连续阵列偏移形成单一连续路径。完成此类草图后，可以沿路径的整个长度扫掠特征轮廓。

要创建草图实体阵列：

  1. 在草图模式下，单击草图面板的草图操作组合框下的 （阵列偏移图元）。
  2. 在图形窗口中，选择基础轮廓的所需实体。
  3. 在偏移图元组合框中，定义控制阵列的属性（注意可以应用设计参数）：
    1. 在阵列数中，指定阵列草图数。
    2. 在阵列距离中，设置每个连续阵列相对于前一实体的偏移距离（从基础实体开始）。
    3. 在偏移选项中，选择阵列方向：

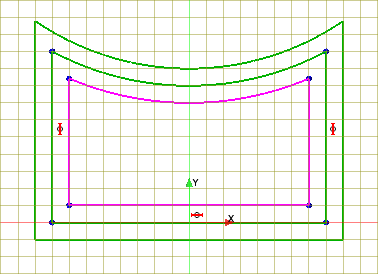

      • 向外 — 用于向外再现一系列基础实体。

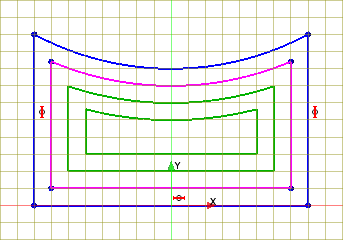

      • 向内 — 用于向内再现一系列基础实体。

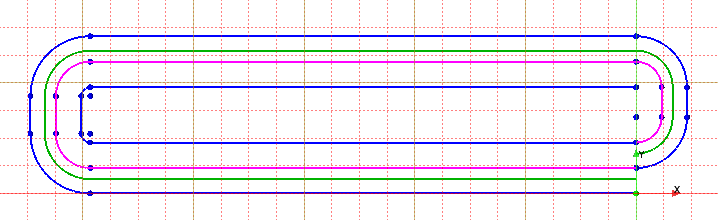

      在打开草图中，偏移方向可能与 3D-CAD 视图场景中显示的结果不对应。例如，下图显示了偏移方向设为向内，但阵列偏移结果相对于基础选择草图向外显示的示例。

  4. 单击确定完成阵列偏移并返回草图模式。
