修剪草图

修剪工具可用于快速修剪重叠草图实体的段。

激活修剪工具时，将进入快速修剪模式。 在此模式下执行的操作独立于在草图模式下执行的操作。 在快速修剪模式下，可以取消和重做操作。

要使用快速修剪工具：

  1. 在草图模式下，单击 （修剪和删除原始草图）。
    快速修剪组合框将显示在草图工具面板中，并激活快速修剪模式。 快速修剪工具可标识两个草图实体的相交点并在此点对其进行分割。 将分割草图中所有相交的草图实体以形成段。 可以单独选择每个段。
  2. 在 3D-CAD 视图场景中，将鼠标指针悬停在草图上。

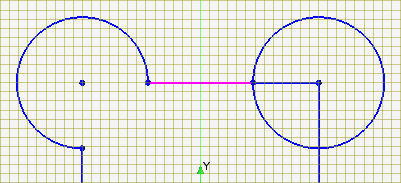

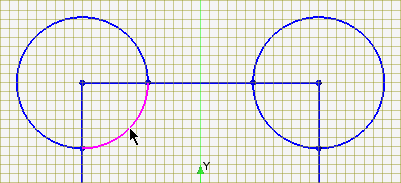

    当移动到这些段上时，它们将在 3D-CAD 视图场景中高亮显示。


  3. 单击某个段将其删除。
    可以在活动会话中单击并删除多个段。 要取消操作，单击取消操作和重做按钮。


  4. 单击确定以完成修剪操作。

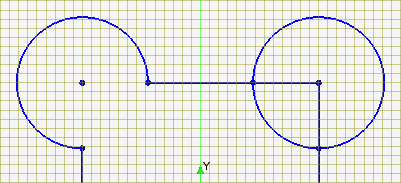

快速修剪模式将关闭，返回到草图模式。 退出快速修剪时，修剪过程未涉及的草图实体将恢复为其原始状态。 然而，即使在退出快速修剪工具后，已修剪的草图实体仍会保持段/分割，如下所示。
